Szyna grzebieniowa kołkowa pozioma 3P 10mm2 24M | KB363C Hager

Opis i Kluczowe Cechy

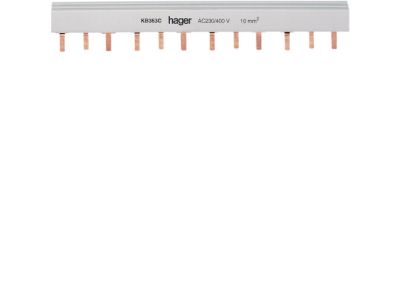

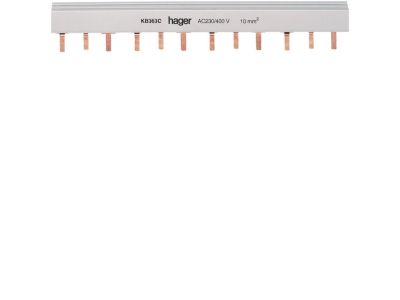

Szyna grzebieniowa kołkowa pozioma KB363C to trójfazowy element łączeniowy o przekroju 10 mm², przeznaczony do zasilania do 24 modułów aparatury. Symbol KB363C oznacza model o standardowej długości równej 24 modułom (24M), co pozwala na elastyczne rozplanowanie rozdzielnicy bez potrzeby łączenia odcinków. Duży przekrój 10 mm² minimalizuje rezystancję, a tym samym straty energii i nagrzewanie się szyny podczas pracy.

• Przekrój 10 mm²: Niska rezystancja elektryczna ogranicza spadki napięcia i wydzielanie ciepła, co zwiększa bezpieczeństwo oraz trwałość instalacji.
• Konfiguracja 3P (trzy fazy): Umożliwia równoczesne zasilanie odbiorników trójfazowych lub rozdzielenie obwodów jednofazowych w standardowej rozdzielnicy modułowej.
• Długość 24 moduły (24M): Pokrywa typową liczbę miejsc montażowych w rozdzielnicy, redukując liczbę połączeń pośrednich i upraszczając okablowanie.
• Konstrukcja kołkowa pozioma: Kołki wpinane bezpośrednio w gniazda aparatów modułowych zapewniają trwałe i niskooporowe połączenie, a pozioma orientacja ułatwia prowadzenie przewodów w szafie.
• Uniwersalny rozstaw 18 mm (standard modułu): Kompatybilna z większością aparatów montowanych na szynie TH35, co gwarantuje proste dopasowanie do istniejącej infrastruktury.

Zgodność z Normami

Szyna grzebieniowa KB363C jest produkowana zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznakowanie CE. Przeznaczona do stosowania w rozdzielnicach elektrycznych wykonanych zgodnie z normą DIN 43880. W przypadku konkretnych wymagań (np. odporność ogniowa, emisja hałasu) zaleca się sprawdzenie deklaracji producenta.

Zastosowanie

Szyna grzebieniowa kołkowa KB363C sprawdza się wszędzie tam, gdzie trzeba niezawodnie i estetycznie rozdzielić zasilanie między wieloma aparatami modułowymi. Jej najczęstsze zastosowania to:

• Dystrybucja zasilania w rozdzielnicach głównych i podrzędnych – łączy wyłączniki nadprądowe, różnicowoprądowe oraz styczniki w jeden zasilany obwód.
• Instalacje trójfazowe (np. w halach przemysłowych, serwerowniach) – dzięki trzem szynom fazowym zapewnia równomierne obciążenie faz.
• Modernizacja istniejących rozdzielnic – umożliwia zastąpienie wiązek przewodów jedną szyną, co skraca czas montażu i poprawia czytelność układu.
• Automatyka budynkowa i sterowanie – stosowana do zasilania przekaźników, timerów oraz modułów sterujących umieszczonych na szynie DIN.

Wskazówki Montażowe

Montaż szyny grzebieniowej może wykonywać wyłącznie osoba posiadająca uprawnienia SEP (dozorowe lub eksploatacyjne) po całkowitym odłączeniu napięcia zasilającego. Szynę należy umieścić na szynie TH35 (DIN) w rozdzielnicy, a następnie wcisnąć kołki w gniazda aparatów modułowych zgodnie z ich dokumentacją. Moment dokręcania śrub zaciskowych (jeśli występują) oraz przekrój przewodów przyłączeniowych należy dobrać według wytycznych producenta i obowiązujących norm. Przed załączeniem napięcia sprawdź poprawność połączeń – szczególnie biegunowość i brak zwarć między fazami.

FAQ

• Czy szyna grzebieniowa KB363C wymaga podświetlenia lub sygnalizacji? Nie – jest to element pasywny, służący wyłącznie do przewodzenia prądu. Podświetlenie nie jest przewidziane ani konieczne.
• Jaki stopień ochrony (IP) ma ta szyna? Podobnie jak większość aparatury modułowej przeznaczonej do wnętrza rozdzielnic, szyna KB363C jest projektowana do pracy w osłonie o stopniu ochrony co najmniej IP20 (ochrona przed ciałami stałymi >12,5 mm). Dokładny stopień ochrony całej rozdzielnicy zależy od jej obudowy.
• Czy szynę można stosować z aparatami różnych producentów? Tak – pod warunkiem, że aparaty posiadają standardowe gniazda kołkowe o rozstawie 18 mm (zgodne z modułem) i są przystosowane do pracy z szynami grzebieniowymi. Zaleca się weryfikację zgodności w karcie katalogowej danego aparatu.
