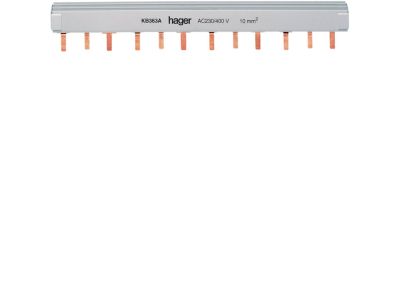

Szyna grzebieniowa kołkowa pozioma 3P 10mm2 12M | KB363A Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa kołkowa pozioma 3P 10mm² 12M (symbol KB363A) służy do szybkiego i uporządkowanego łączenia aparatów modułowych w rozdzielnicach. Dzięki przekrojowi 10 mm² oraz konstrukcji trójbiegunowej (3P) umożliwia bezpieczne prowadzenie obwodów trójfazowych przy znacznym obciążeniu prądowym, minimalizując ryzyko przegrzania połączeń. Długość 12 modułów (12M) sprawia, że szyna sprawdzi się w typowych szafach o standardowej szerokości modułu 18 mm.

• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń i bezpieczne przewodzenie prądów roboczych w obwodach trójfazowych bez ryzyka nadmiernego nagrzewania się szyny.
• 3 bieguny (3P): Dedykowana do łączenia trzech faz, co pozwala na zachowanie czytelnego i uporządkowanego okablowania w rozdzielnicach trójfazowych.
• Konstrukcja kołkowa: Umożliwia szybki montaż bez użycia narzędzi – kołki wpinane są bezpośrednio w zaciski aparatów modułowych, skracając czas instalacji.
• 12 modułów (12M): Dopasowana do standardowych rozdzielnic o szerokości 12 modułów (216 mm), co ułatwia planowanie rozmieszczenia aparatury.
• Montaż poziomy: Ułatwia prowadzenie przewodów w szafie i zachowanie estetycznego, przejrzystego układu połączeń.

Zgodność z Normami

Produkt jest zgodny z ogólnymi wymaganiami europejskich norm dotyczących aparatury modułowej oraz posiada oznaczenie CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Szyna grzebieniowa KB363A znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne i uporządkowane łączenie kilku aparatów modułowych w jednej linii fazowej. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących rozdzielnic.

• Łączenie wyłączników nadprądowych (MCB) w rozdzielnicach trójfazowych.
• Rozprowadzenie faz do styczników modułowych i przekaźników w szafach sterowniczych.
• Zasilanie gniazd bezpiecznikowych lub rozłączników izolacyjnych w systemach automatyki budynkowej.
• Tworzenie magistrali zasilającej w rozdzielnicach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w rozdzielnicy. Szynę mocuje się na szynie DIN TH35, a kołki wpinamy w odpowiednie zaciski aparatów modułowych zgodnie z kierunkiem oznaczonym na obudowie. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego prądu obciążenia – przekrój szyny 10 mm² pozwala na bezpieczne przenoszenie prądów do wartości określonych dla zastosowanych aparatów. Nie należy przekraczać maksymalnej liczby podłączonych modułów (12M) w jednym ciągu.

FAQ

• Czy szynę można przyciąć na krótszy odcinek? Tak, dopuszcza się skracanie szyny grzebieniowej do wymaganej liczby modułów. Należy jednak zachować ostrożność, aby nie uszkodzić izolacji między biegunami – zaleca się użycie odpowiednich narzędzi (np. nożyc do szyn grzebieniowych).
• Jaki jest maksymalny prąd dla szyny 10 mm²? Wartość ta zależy od konkretnych warunków pracy (temperatura otoczenia, sposób montażu) oraz od zastosowanych aparatów. Należy kierować się danymi producenta aparatury i normami instalacyjnymi. Szyna o przekroju 10 mm² standardowo stosowana jest w obwodach o prądzie do 63 A, jednak ostateczną decyzję podejmuje projektant instalacji.
• Czy szyna nadaje się do łączenia styczników różnych producentów? Tak, o ile styczniki mają standardowe zaciski przystosowane do kołków szyny grzebieniowej (zgodne z DIN 43880). Przed montażem warto sprawdzić rozstaw i średnicę otworów w zaciskach aparatu – szyna KB363A przeznaczona jest do typowych aparatów modułowych o szerokości 18 mm.
