Szyna grzebieniowa kołkowa pozioma 2P 10mm2 12M | KB263A Hager

Opis i Kluczowe Cechy

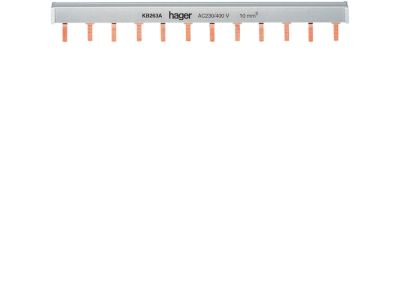

Szyna grzebieniowa kołkowa pozioma KB263A to dedykowane akcesorium do łączenia aparatów modułowych w rozdzielnicach. Dzięki konfiguracji 2-biegunowej (2P), przekrojowi 10 mm² oraz długości 12 modułów (12M) umożliwia efektywne rozprowadzenie zasilania w standardowych rozdzielnicach, redukując liczbę przewodów i połączeń śrubowych.

• 2 bieguny (2P): Pozwala na jednoczesne połączenie dwóch przewodów fazowych lub fazy i neutralnego – upraszcza okablowanie i zapewnia przejrzystość instalacji.
• Przekrój 10 mm²: Zapewnia niską rezystancję połączeń, co przekłada się na mniejsze straty mocy i stabilną pracę obwodów nawet przy większych obciążeniach (bez podawania konkretnej wartości prądu – brak danych).
• Długość 12 modułów (12M): Dostosowana do typowych rozdzielnic o szerokości 12 modułów – umożliwia montaż bez konieczności przycinania lub łączenia kilku szyn.
• System kołkowy (pin type): Wtykowe połączenie z aparatami – przyspiesza montaż i eliminuje ryzyko błędów przy dokręcaniu zacisków.
• Orientacja pozioma: Montaż w poziomie na szynie TH35 ułatwia prowadzenie przewodów i zachowanie porządku w rozdzielnicy.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dla akcesoriów rozdzielnicowych. Posiada oznaczenie CE. Ze względu na brak szczegółowych norm w dostarczonych danych, zaleca się stosowanie zgodne z przeznaczeniem i wytycznymi producenta.

Zastosowanie

Szyna grzebieniowa KB263A znajduje zastosowanie wszędzie tam, gdzie potrzebne jest estetyczne i bezpieczne połączenie aparatów modułowych w rozdzielnicy.

• Łączenie wyłączników nadprądowych i różnicowoprądowych w rozdzielnicach mieszkaniowych i przemysłowych.
• Rozprowadzanie napięcia fazowego i neutralnego w układach jednofazowych (L+N) przy użyciu dwóch biegunów.
• Zasilanie styczników modułowych, przekaźników impulsowych i innych urządzeń w szafach sterowniczych.
• Modernizacja istniejących instalacji – zastąpienie wielu przewodów jedną szyną poprawia czytelność połączeń.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę należy zamocować na szynie montażowej TH35 (DIN) w pozycji poziomej. Kołki wtykać w odpowiednie gniazda aparatów zgodnie z ich dokumentacją techniczną. Przekrój przewodów przyłączonych do aparatów należy dobrać zgodnie z obciążalnością prądową szyny – dla 10 mm² zalecane zabezpieczenie i przewody o odpowiednim przekroju (zgodnie z normami instalacyjnymi). Nigdy nie przekraczać maksymalnych wartości znamionowych podanych na obudowie aparatów.

FAQ

• Czy szyna pasuje do aparatów wszystkich producentów? Standard kołków (pinów) jest najczęściej zgodny z rozstawem zacisków aparatów modułowych. Przed montażem zaleca się sprawdzenie pasowania mechanicznego – dokumentacja aparatu powinna podawać kompatybilne szyny grzebieniowe.
• Jaką maksymalną liczbę aparatów można podłączyć na 12 modułach? Na długości 12 modułów zmieści się 12 jednomodulowych aparatów (np. 12 wyłączników nadprądowych) lub odpowiednio mniej w przypadku urządzeń szerszych. Szyna łączy wszystkie aparaty w jednej linii, ale nie zwiększa liczby możliwych do podłączenia biegunów.
• Jaki jest stopień ochrony szyny? Szyna kołkowa nie ma własnego stopnia ochrony IP – jest elementem wewnętrznym rozdzielnicy. Stopień ochrony całej rozdzielnicy określa obudowa (np. IP30, IP65). Podczas montażu upewnij się, że szyna znajduje się w suchym, czystym otoczeniu.
