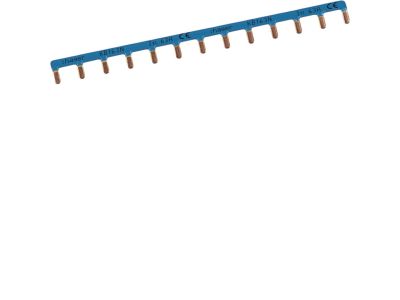

Szyna grzebieniowa kołkowa pozioma 1P 10mm2 13M powłoka niebieska | KB163N Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa kołkowa pozioma jednobiegunowa (1P) o przekroju 10 mm² i długości 13 modułów (13M) w niebieskiej powłoce izolacyjnej. Przeznaczona do szybkiego i bezpiecznego łączenia równoległego aparatury modułowej w rozdzielnicach. Symbol: KB163N.

• Przekrój 10 mm²: zapewnia niską rezystancję połączeń i minimalne straty mocy przy obciążeniach prądowych typowych dla obwodów w budynkach mieszkalnych i komercyjnych.
• 13 modułów (13M): umożliwia jednoczesne połączenie do 13 urządzeń jednobiegunowych w jednej linii – oszczędność miejsca i czasu montażu.
• Powłoka niebieska: ułatwia szybką identyfikację przeznaczenia szyny (np. przewód neutralny N) i pomaga w utrzymaniu czytelności schematu instalacji.
• Konstrukcja kołkowa pozioma: dedykowana do montażu na szynie DIN TH35 w rozdzielnicach – stabilne osadzenie i prosty demontaż.
• Zgodność z rozstawem modułowym 18 mm: pasuje do wszystkich standardowych urządzeń modułowych (styczniki, wyłączniki nadprądowe, przyciski, przekaźniki) montowanych na szynie DIN.

Zgodność z Normami

Szyna grzebieniowa KB163N jest zgodna z obowiązującymi normami europejskimi oraz standardem DIN dla aparatury modułowej. Produkt posiada certyfikat CE.

Zastosowanie

Szyna grzebieniowa stosowana jest w rozdzielnicach elektrycznych do szybkiego łączenia biegunów urządzeń modułowych, szczególnie w obwodach oświetleniowych, gniazd wtyczkowych oraz sterowania.

• Równoległe łączenie styczników modułowych w układach sterowania oświetleniem.
• Zasilanie fazą (L) lub neutralnym (N) grupy wyłączników nadprądowych lub różnicowoprądowych w rozdzielnicach.
• Dystrybucja napięcia sterującego do przycisków, przełączników i przekaźników w szafach automatyki.
• Uniwersalne łączenie aparatury w instalacjach mieszkaniowych, biurowych i przemysłowych.

Wskazówki Montażowe

Montaż szyny grzebieniowej należy wykonywać wyłącznie przez osoby z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Szynę mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed podłączeniem należy upewnić się, że aparaty są wyposażone w odpowiednie złącza do szyn grzebieniowych. Dokręcanie śrub aparatów – zgodnie z momentem podanym przez ich producenta. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia obwodu.

FAQ

• Czy szyna KB163N nadaje się do przewodu neutralnego? Niebieska powłoka sugeruje zastosowanie dla N, jednak producent nie określa jednoznacznego przeznaczenia – można używać zarówno dla L, jak i N, zachowując oznaczenie kolorem zgodne z przyjętym schematem instalacji.
• Jaka jest maksymalna obciążalność prądowa szyny 10 mm²? Producent nie podaje tej wartości. Ogólnie dla przewodu miedzianego o przekroju 10 mm² przyjmuje się obciążalność długotrwałą w zakresie 50–60 A (w zależności od warunków chłodzenia). Zaleca się dobór zgodny z projektem instalacji.
• Czy szyna wymaga dodatkowego zabezpieczenia? Nie – szyna grzebieniowa jest elementem łączeniowym. Zabezpieczenia nadprądowe i różnicowoprądowe muszą być stosowane zgodnie z normami w obwodzie.
