Szyna grzebieniowa kołkowa pozioma 1P 10mm2 13M powłoka brązowa | KB163P Hager

Opis i Kluczowe Cechy

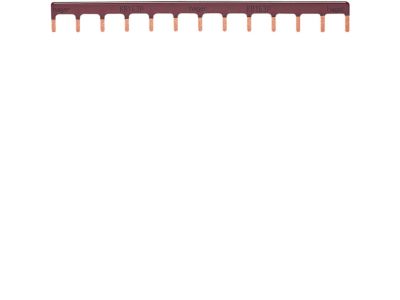

Szyna grzebieniowa kołkowa pozioma KB163P to element dystrybucji prądu w rozdzielnicach modułowych. Wykonana w wersji 1P (jednobiegunowej) z przekrojem 10 mm², przeznaczona do łączenia przewodów o dużym obciążalności prądowej. Jej długość 13 modułów (13M) umożliwia dopasowanie do standardowych rastrów szaf rozdzielczych, a brązowa powłoka izolacyjna ułatwia identyfikację faz.

• Przekrój 10 mm²: zapewnia niską rezystancję i minimalne straty mocy przy dystrybucji prądu w obwodach o znacznym obciążeniu.
• Długość 13 modułów (13M): idealne dopasowanie do typowych rozdzielnic modułowych – pozwala na podłączenie większej liczby urządzeń bez konieczności łączenia odcinków.
• Konstrukcja kołkowa pozioma: ułatwia szybki i pewny montaż w listwie zaciskowej aparatury modułowej, redukując czas instalacji.
• Brązowa powłoka izolacyjna: wyraźne oznaczenie fazy (np. L1) zwiększa bezpieczeństwo i ułatwia identyfikację podczas prac serwisowych.
• Wersja 1P (jednobiegunowa): przeznaczona do zbierania prądu dla jednej fazy, idealna w układach jednofazowych lub jako sekcja w systemie trójfazowym.

Zgodność z Normami

Produkt spełnia wymagania Dyrektyw Unii Europejskiej i oznaczony jest znakiem CE. Zgodność z ogólnymi normami europejskimi dla aparatury modułowej, w tym w zakresie izolacji i bezpieczeństwa użytkowania.

Zastosowanie

Szyna grzebieniowa KB163P stosowana jest w rozdzielnicach elektrycznych do dystrybucji napięcia i sygnałów sterujących między aparaturą modułową. Znajduje zastosowanie w instalacjach mieszkaniowych, biurowych i przemysłowych.

• Łączenie wyłączników nadprądowych (MCB) i różnicowoprądowych (RCCB) w szafach oświetleniowych i gniazdowych.
• Rozprowadzenie fazy w rozdzielnicach do sterowania stycznikami i przekaźnikami modułowymi.
• Zasilanie obwodów sygnalizacyjnych (lampki kontrolne, przyciski) w szafach automatyki.
• Tworzenie szyny zbiorczej w prostych układach jednofazowych o łącznym prądzie dopasowanym do przekroju 10 mm².

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Szynę należy zamontować na szynie TH35 (DIN) zgodnie z dokumentacją techniczną, dbając o odpowiedni docisk w listwach zaciskowych aparatury. Przekrój przewodów przyłączanych do szyny musi być dobrany do obciążenia prądowego. W przypadku przycinania szyny na wymiar, należy użyć odpowiednich narzędzi i zabezpieczyć odsłonięte krawędzie izolacją.

FAQ

• Czy szynę można ciąć na mniejsze odcinki? Tak, szyna grzebieniowa KB163P może być przycinana na wymiar odpowiednimi nożycami do szyn. Po przycięciu należy oczyścić krawędzie i upewnić się, że izolacja nie jest uszkodzona.
• Jaki maksymalny prąd może płynąć przez tę szynę? Producent nie podaje wartości prądu znamionowego – dopuszczalne obciążenie należy określić na podstawie przekroju 10 mm² (orientacyjnie ok. 50-60 A w warunkach normalnych) oraz temperatury otoczenia i sposobu montażu. W razie wątpliwości skonsultuj się z dokumentacją techniczną rozdzielnicy.
• Czy szyna ma stopień ochrony IP? Nie podano stopnia ochrony szyny samej w sobie – w typowej rozdzielnicy montowanej na szynie TH35 aparatura ma IP20, a szyna jest dodatkowo izolowana powłoką brązową. Nie jest odporna na wilgoć ani pył – nie stosować w strefach mokrych bez dodatkowej osłony.
