Szyna grzebieniowa kołkowa pionowa 3P 16mm2 do 3-rzędowa prawa 125mm | KCL368R Hager

Opis i Kluczowe Cechy

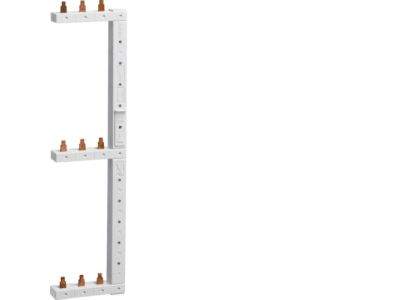

Szyna grzebieniowa kołkowa pionowa KCL368R przeznaczona jest do uporządkowanego i bezpiecznego łączenia aparatury modułowej w rozdzielnicach trójrzędowych. Dzięki przekrojowi 16 mm² zapewnia niską rezystancję połączeń, co minimalizuje straty mocy i ryzyko przegrzewania przy obciążeniach typowych dla obwodów rozdzielczych. Konstrukcja z trzema biegunami (3P) umożliwia łatwe rozprowadzenie napięcia trójfazowego, a wariant prawy (125 mm długości) dopasowuje się do układu rozdzielnicy z wyprowadzeniem po prawej stronie.

• Przekrój 16 mm²: Gwarantuje niską impedancję pętli zwarciowej i dużą zdolność przewodzenia prądu roboczego, co przekłada się na bezpieczną dystrybucję energii w obwodach o znacznym zapotrzebowaniu mocy.
• 3 bieguny (3P): Umożliwia podłączenie trzech faz (L1, L2, L3) w układzie trójfazowym, co jest standardowe dla rozdzielnic przemysłowych i budynkowych.
• Długość 125 mm – prawa strona: Zaprojektowana do montażu w rozdzielnicach z trzema rzędami aparatury, gdzie gniazda szyny znajdują się po prawej stronie modułów – ułatwia zachowanie ergonomicznego okablowania.
• Kołkowa budowa: Umożliwia szybkie wpinanie aparatów modułowych (wyłączników, styczników, przycisków) bez potrzeby stosowania dodatkowych złączek – oszczędza czas instalacji i miejsce w rozdzielnicy.
• Wykonanie z wysokoprzewodzącego materiału: Odporność na korozję i utlenianie zapewnia długotrwałą stabilność połączeń elektrycznych, co jest kluczowe dla niezawodności całej instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich (m.in. DIN) oraz posiada oznaczenie CE potwierdzające zgodność z dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z przepisami Prawa Budowlanego i zasadami wiedzy technicznej. Brak szczegółowych numerów norm w dokumentacji produktu – zalecamy weryfikację zgodności z konkretnym zastosowaniem.

Zastosowanie

Szyna grzebieniowa KCL368R jest niezbędnym akcesorium do profesjonalnego montażu rozdzielnic, gdzie wymagana jest szybka, powtarzalna i bezpieczna dystrybucja zasilania między aparatami modułowymi.

• Zasilanie styczników i przekaźników w szafach sterowniczych – umożliwia czyste rozprowadzenie faz bez plątaniny przewodów.
• Łączenie wyłączników nadprądowych, różnicowoprądowych i rozłączników w rozdzielnicach głównych – redukuje liczbę punktów łączeniowych i ryzyko błędów montażowych.
• Dystrybucja napięcia w automatykach budynkowych (oświetlenie, ogrzewanie, klimatyzacja) – zapewnia szybki dostęp do zasilania dla wszystkich odbiorników.
• W instalacjach przemysłowych typu IT/TN – do tworzenia bezpiecznych obwodów trójfazowych o przekroju dopasowanym do mocy zainstalowanej.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do 1 kV. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Szynę należy zamocować na standardowej szynie montażowej TH35 (DIN). Dokręcaj śruby (jeśli występują) zgodnie z momentem podanym w dokumentacji producenta – typowo w zakresie 1,0–1,5 Nm. Przekrój przewodów przyłączeniowych dobierz do prądu obciążenia (dla szyny 16 mm² zalecane przewody o przekroju co najmniej 10 mm²). Po zmontowaniu sprawdź poprawność połączeń i izolację.

FAQ

• Czy szyna KCL368R pasuje do standardowych wyłączników modułowych? Tak, jest przeznaczona do aparatów z gniazdami grzebieniowymi o rozstawie 17,5 mm na biegun – kompatybilna z większością aparatów modułowych produkowanych zgodnie z profilem DIN.
• Jaka jest maksymalna liczba aparatów, które można podłączyć na jednej szynie? Liczba zależy od długości szyny (125 mm) oraz szerokości modułów – przy typowych modułach o szerokości 1 modułu (17,5 mm) można umieścić około 7 aparatów na jeden biegun. Dla trzech rzędów rozdzielnicy, każdy rząd wymaga osobnej szyny.
• Czy szyna jest izolowana? Czy można jej używać bez osłony? Szyna nie jest fabrycznie izolowana. W rozdzielnicy należy zachować odstępy izolacyjne zgodnie z normą – zaleca się stosowanie osłon lub listew zaciskowych dla ochrony przed przypadkowym dotknięciem części pod napięciem.
