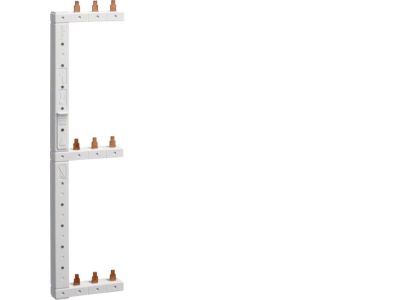

Szyna grzebieniowa kołkowa pionowa 3P 16mm2 do 3-rzędowa lewa 125mm | KCL368L Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa kołkowa pionowa KCL368L dedykowana do 3-rzędowych rozdzielnic, wersja lewa. Rozdziela trzy fazy (3P) w obwodach o przekroju 16 mm², co gwarantuje niską rezystancję połączeń i ogranicza nagrzewanie w długotrwałej pracy. Długość 125 mm pozwala na dopasowanie do standardowych wnęk rozdzielczych.

• 3 bieguny (3P): jednoczesne podłączenie trzech faz L1, L2, L3 w systemie zasilania trójfazowego – upraszcza okablowanie i oszczędza miejsce w rozdzielnicy.
• Przekrój 16 mm²: duża powierzchnia przewodzenia zapewnia niską rezystancję styków i minimalizuje ryzyko przegrzewania przy obciążeniu nominalnym instalacji.
• Długość 125 mm (wersja lewa): precyzyjny wymiar przeznaczony do montażu w 3-rzędowych rozdzielnicach modułowych, ułatwia prowadzenie przewodów i zachowanie porządku w szafie.
• Konstrukcja kołkowa pionowa: łatwe łączenie z aparaturą modułową (wyłączniki, styczniki) bez konieczności stosowania dodatkowych mostków – redukuje liczbę połączeń i zwiększa niezawodność.
• Montaż na szynie TH35: kompatybilność z typowymi rozdzielnicami DIN, szybki i powtarzalny montaż bez narzędzi specjalistycznych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymaganiami norm europejskich dla akcesoriów rozdzielnicowych oraz standardu DIN. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej obowiązujących w Unii Europejskiej.

Zastosowanie

Szyna grzebieniowa stosowana jest w rozdzielnicach modułowych do dystrybucji napięcia zasilającego do kilku aparatów jednocześnie. Sprawdza się w instalacjach przemysłowych i budynkowych.

• Połączenie zasilania trójfazowego do grupy wyłączników nadprądowych lub różnicowoprądowych w rozdzielnicy.
• Zasilanie styczników modułowych i przekaźników w szafach sterowniczych – redukcja liczby przewodów i zacisków.
• Dystrybucja napięcia w układach automatyki budynkowej (oświetlenie, sterowanie roletami).
• Łączenie szaf zasilających w systemach rozdzielnic 3-rzędowych – oszczędność miejsca i czasu montażu.

Wskazówki Montażowe

Montaż szyny grzebieniowej może być wykonany wyłącznie przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Szynę należy umieścić na standardowej szynie TH35 (DIN) w rozdzielnicy. Kołki wcisnąć w odpowiednie gniazda aparatów modułowych – moment dokręcania śrub zacisków dostosować do dokumentacji producenta aparatury. Przekrój przewodów przyłączeniowych dobrać do prądu obciążenia (zalecany min. 16 mm²). Po montażu sprawdzić ciągłość obwodu oraz brak zwarć międzyfazowych.

FAQ

• Czy szyna KCL368L nadaje się do rozdzielnic 3-rzędowych innych producentów? Tak, wersja lewa o długości 125 mm jest kompatybilna z typowymi rozdzielnicami modułowymi 3-rzędowymi wyposażonymi w szynę TH35. Należy jednak sprawdzić rozstaw kołków względem gniazd w konkretnych aparatach.
• Jaki jest maksymalny prąd obciążenia dla tej szyny przy przekroju 16 mm²? Producent nie podał wartości prądu znamionowego. W instalacjach standardowych przekrój 16 mm² (miedź) umożliwia przenoszenie prądów do ok. 80–100 A w zależności od warunków chłodzenia. Ostateczny dopuszczalny prąd należy określić na podstawie dokumentacji całej rozdzielnicy i zastosowanych zabezpieczeń.
• Czy szyna ma podświetlenie lub oznaczenia faz? Nie, jest to szyna grzebieniowa bez elementów optycznych. Oznaczenie faz (L1, L2, L3) należy wykonać indywidualnie np. za pomocą opasek kolorowych lub oznaczników na przewodach.
