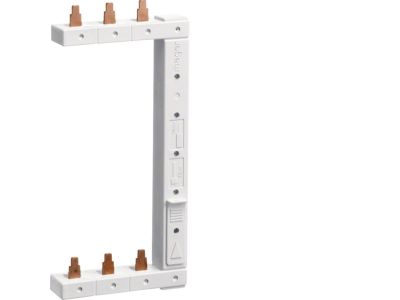

Szyna grzebieniowa kołkowa pionowa 3P 16mm2 do 2-rzędowa prawa 125mm | KCL363R Hager

Opis i Kluczowe Cechy

Szyna grzebieniowa kołkowa pionowa KCL363R to akcesorium przeznaczone do szybkiego i estetycznego łączenia aparatury modułowej w rozdzielnicach. Model 3-biegunowy (3P) o przekroju 16 mm², długości 125 mm, wersja prawa do układów 2-rzędowych – zapewnia niezawodne rozprowadzenie zasilania bez konieczności stosowania dodatkowych przewodów.

• 3 bieguny (3P): Umożliwia zasilanie trzech obwodów fazowych (L1, L2, L3) z jednej szyny, co skraca czas montażu i redukuje liczbę połączeń.
• Przekrój 16 mm²: Gwarantuje niską rezystancję i bezpieczny przepływ prądu nawet w obciążonych rozdzielnicach, minimalizując ryzyko przegrzania.
• Wersja pionowa prawa (125 mm): Dopasowana do typowych rozdzielnic z 2-rzędowym układem aparatury, ułatwia prowadzenie magistrali po prawej stronie kolumny.
• Konstrukcja kołkowa: Zapewnia pewny i powtarzalny styk z zaciskami aparatów modułowych, eliminując luzy i nierównomierne dociski.
• Długość 125 mm: Odpowiada szerokości standardowych modułów (np. 3x 1 moduł + zapas) – idealna do szaf z ograniczoną przestrzenią.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących akcesoriów rozdzielnicowych. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Montaż i użytkowanie zgodne z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Szyna grzebieniowa KCL363R znajduje zastosowanie w profesjonalnych instalacjach elektrycznych, szczególnie w rozdzielnicach z aparaturą modułową montowaną w układzie 2-rzędowym. Pozwala na uporządkowane i oszczędne prowadzenie zasilania.

• Łączenie wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach mieszkaniowych i przemysłowych.
• Rozprowadzanie napięcia fazowego do trzech niezależnych obwodów w jednej kolumnie.
• Zastosowanie w szafach sterowniczych, gdzie wymagana jest szybka i powtarzalna dystrybucja zasilania.
• Alternatywa dla wiązek przewodów – redukcja ryzyka pomyłki i poprawa czytelności instalacji.

Wskazówki Montażowe

Montaż szyny grzebieniowej powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed pracą bezwzględnie odłącz napięcie. Szynę montuje się na szynie DIN TH35, a kołki wsuwa w odpowiednie gniazda aparatów. Przekrój przewodów przyłączeniowych należy dobrać zgodnie z obciążalnością prądową szyny (16 mm²). Moment dokręcania śrub zacisków – według dokumentacji producenta aparatów. Unikaj nadmiernego zginania szyny.

FAQ

• Czy szyna KCL363R pasuje do wyłączników różnych producentów? Szyna kołkowa o standardowym rozstawie (zwykle 18 mm) jest kompatybilna z większością aparatów modułowych montowanych na szynie DIN, pod warunkiem zgodności z typem gniazda (kołek/widełki). Zalecamy sprawdzenie specyfikacji technicznej konkretnego wyłącznika.
• Jaki prąd może przenosić szyna 16 mm²? Obciążalność prądowa szyny zależy od warunków chłodzenia i temperatury otoczenia. Przekrój 16 mm² pozwala na bezpieczny przepływ prądu do ok. 80-100 A w typowych rozdzielnicach, ale ostateczną wartość należy zweryfikować w normach instalacyjnych (np. PN-IEC 60364) oraz dokumentacji producenta szyny.
• Dlaczego wybrano wersję "prawą"? "Prawa" oznacza, że wejście zasilania (lub miejsce przyłączenia przewodu) znajduje się po prawej stronie szyny, co ułatwia prowadzenie kabli w rozdzielnicach o symetrycznym układzie 2-rzędowym. Dostępna jest również wersja lewa dla odwrotnej konfiguracji.
