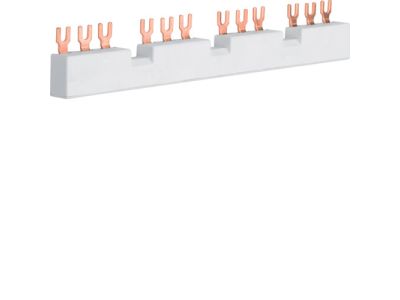

Szyna fazowa widełkowa 3P do 4 wyłączników silnikowych MM5xxN, 10 mm2 | KD304M Hager

Opis i Kluczowe Cechy

Szyna fazowa widełkowa 3P (trójfazowa) o przekroju 10 mm² przeznaczona do podłączenia maksymalnie czterech wyłączników silnikowych z serii MM5xxN. Symbol KD304M. Konstrukcja widełkowa ułatwia szybki i pewny montaż na szynie TH35, zapewniając niezawodne połączenie elektryczne między fazami a wyłącznikami.

• Przeznaczenie do wyłączników MM5xxN: idealnie dopasowana do wyłączników silnikowych tej serii, gwarantuje kompatybilność mechaniczną i elektryczną.
• 3 fazy (3P): obsługuje trzy fazy L1, L2, L3 w jednej szynie, co oszczędza miejsce i upraszcza okablowanie w rozdzielnicy.
• Pojemność do 4 wyłączników: umożliwia zasilenie nawet czterech wyłączników z jednej szyny, redukując liczbę połączeń.
• Przekrój przewodu 10 mm²: odpowiedni do przenoszenia prądów roboczych typowych dla wyłączników silnikowych (maksymalny prąd – patrz dane wyłącznika).
• System widełkowy: szybkie i bezpieczne łączenie bez konieczności stosowania dodatkowych końcówek, zmniejsza ryzyko poluzowania połączeń.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi normami bezpieczeństwa i jakości obowiązującymi dla akcesoriów do wyłączników silnikowych. Posiada certyfikat CE. Dokładne normy dla danego wyłącznika silnikowego – patrz jego dokumentacja.

Zastosowanie

Szyna fazowa KD304M stosowana jest w rozdzielnicach przemysłowych i budynkowych do dystrybucji napięcia trójfazowego do grupy wyłączników silnikowych. Idealna do:

• Zasilania wyłączników silnikowych MM5xxN w szafach sterowniczych maszyn i urządzeń.
• Tworzenia rozdzielnic głównych i podrozdzielnic w instalacjach przemysłowych.
• Łatwego łączenia kilku wyłączników w jednym obwodzie bez konieczności mostkowania przewodami.
• Modernizacji istniejących rozdzielnic – szybka wymiana i rozbudowa.

Wskazówki Montażowe

Montaż szyny fazowej oraz wyłączników silnikowych powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Szynę montuje się na szynie TH35, a widełki łączy się z zaciskami wyłączników zgodnie z instrukcją producenta. Przekrój przewodów zasilających należy dobrać do prądu znamionowego zabezpieczeń. Moment dokręcania śrub – według dokumentacji technicznej wyłącznika. Przed załączeniem napięcia sprawdzić poprawność połączeń oraz izolację.

FAQ

• Do jakich wyłączników pasuje szyna KD304M? Szyna przeznaczona jest do wyłączników silnikowych serii MM5xxN (np. MM5-12, MM5-32 itp.). W razie wątpliwości sprawdź kompatybilność mechaniczną – widełki muszą pasować do zacisków wyłącznika.
• Jaki prąd może przenosić szyna o przekroju 10 mm²? Maksymalny dopuszczalny prąd zależy od obciążalności prądowej przewodu 10 mm² w danej instalacji (zwykle ok. 40-50 A w zależności od warunków). Zawsze należy przestrzegać danych wyłącznika i norm.
• Czy szyna jest izolowana? Szyna wykonana jest z miedzi lub mosiądzu i nie posiada izolacji – montaż wymaga zachowania odpowiednich odstępów izolacyjnych w rozdzielnicy. Powinna być używana wyłącznie w obudowach izolowanych.
