Szyna fazowa kołkowa PPS210311GGFILS - pod moduły: 1 różnicowo-prąd./8 nadprądowy 055066 | 05104617 PROTEC.class

Alternatywny kod produktu: 055066

Opis i Kluczowe Cechy

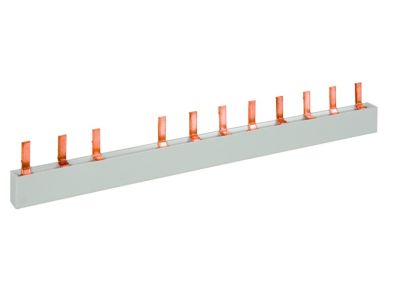

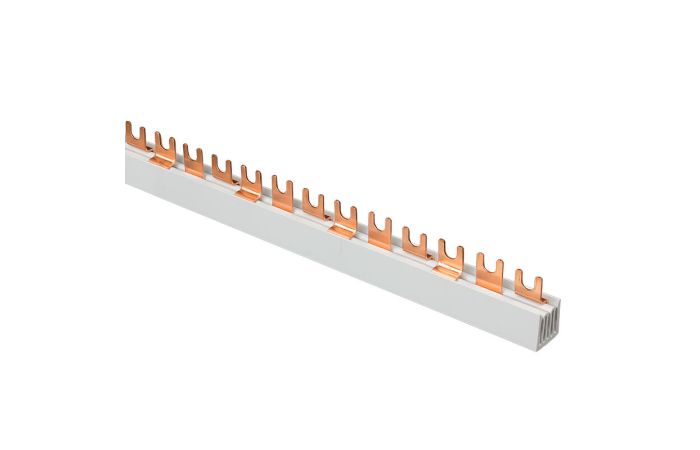

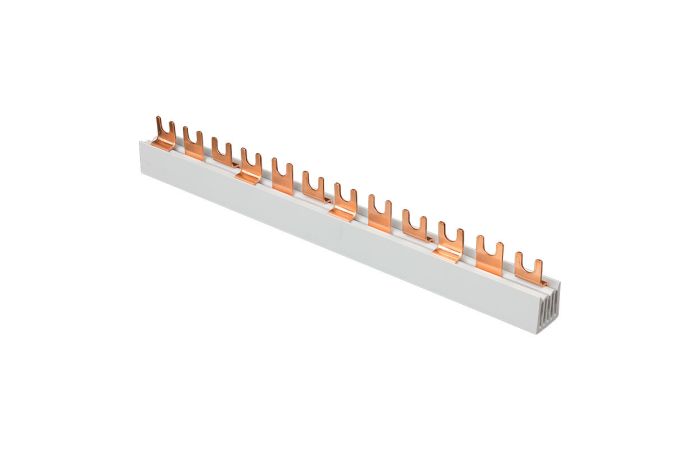

Szyna fazowa kołkowa oznaczona symbolem 05104617 (typ PPS210311GGFILS) to system szyn zbiorczych przeznaczony do podłączenia osprzętu modułowego w instalacjach licznikowych i rozdzielnicach. Długość 210 mm i przekrój poprzeczny 10 mm umożliwiają obsługę 1 wyłącznika różnicowoprądowego (4-biegunowego) oraz maksymalnie 8 wyłączników nadprądowych. Obciążalność prądowa wynosi 63 A przy podłączeniu bocznym zasilania lub 100 A przy zasilaniu środkowym szyny – zapewnia to elastyczne dopasowanie do wymagań obwodu. Napięcie znamionowe 400 V. System zamknięty nie wymaga skracania ani zaślepek końcowych.

• Obciążalność prądowa 63 A / 100 A: Możliwość wyboru sposobu zasilania (boczne lub środkowe) pozwala dostosować przepustowość szyny do rzeczywistego obciążenia instalacji.
• Zaciski widełkowe proste z śrubą M5-M6: Ułatwiają pewne i trwałe połączenie przewodów, minimalizując ryzyko poluzowania w czasie eksploatacji.
• Materiał izolacyjny PA6 o zmniejszonej palności: Zwiększa bezpieczeństwo pożarowe i odporność mechaniczną w rozdzielnicy.
• Stopień ochrony IP20: Chroni przed dotykiem bezpośrednim części pod napięciem przy zachowaniu typowej dla aparatury modułowej odporności na ciała stałe.
• System zamknięty – brak konieczności skracania i stosowania zaślepek: Skraca czas montażu i eliminuje ryzyko błędów wynikających z nieprawidłowego przycięcia.

Zgodność z Normami

Szyna fazowa spełnia wymagania norm DIN VDE 0603, EN 61439-1:2004 oraz EN 0660-600-1:2012. Posiada certyfikację CE, gwarantującą zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

System przeznaczony do montażu w rozdzielnicach głównych i podlicznikowych, szczególnie w instalacjach wymagających rozdziału zasilania na wiele obwodów.

• Podłączenie 1 wyłącznika różnicowoprądowego 4-biegunowego wraz z maks. 8 wyłącznikami nadprądowymi w jednym ciągu szyny.
• Zasilanie szaf licznikowych z jednego punktu przy użyciu bloku zasilania lub poprzez sterownicę.
• Rozprowadzenie napięcia 400 V w instalacjach trójfazowych z 11 biegunami (3 fazy + N + PE logiczny).
• Zastosowanie w obiektach przemysłowych i komercyjnych, gdzie wymagana jest szybka i powtarzalna konfiguracja rozdzielnic.

Wskazówki Montażowe

Montaż szyny oraz podłączanie odbiorników może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę należy zamocować na szynie TH35 (DIN). Połączenia przewodów wykonać przy użyciu izolowanych zacisków widełkowych, dokręcając śruby M5/M6 momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do rzeczywistego prądu obciążenia. System jest zamknięty – nie wolno skracać szyny ani usuwać zaślepek końcowych (brak możliwości skracania przez klienta). Liczbę przyłączy (maks. 60) można ustalić wyłącznie u producenta.

FAQ

• Czy szynę można skrócić na budowie? Nie. System jest zamknięty i nie przewiduje skracania przez użytkownika. W razie potrzeby innej długości należy zamówić wersję o odpowiednich wymiarach u producenta.
• Jaka jest obciążalność prądowa przy różnych sposobach podłączenia zasilania? Przy podłączeniu bocznym – 63 A, przy podłączeniu środkowym szyny – 100 A. Wartości te dotyczą napięcia znamionowego 400 V.
• Jaki stopień ochrony ma szyna? IP20 – zabezpieczenie przed dotykiem bezpośrednim, typowe dla aparatury montowanej w rozdzielnicach zamykanych.
