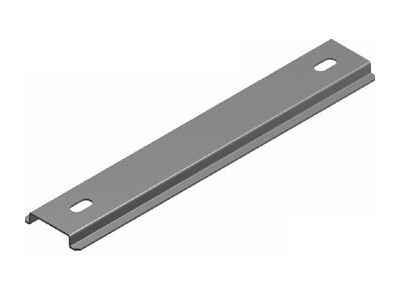

Szyna EURO SZB 35H7/2 gr. blachy 1,0mm, nieperforowana (2m) | 613320 Baks

Opis i Kluczowe Cechy

Szyna EURO SZB 35H7/2 marki BAKS to profesjonalny element montażowy, stanowiący fundament nowoczesnych rozdzielnic elektrycznych oraz szaf sterowniczych. Wykonana z wysokiej jakości stali o grubości blachy wynoszącej 1,0 mm, gwarantuje wyjątkową sztywność konstrukcyjną oraz odporność na odkształcenia pod wpływem ciężaru zamontowanej aparatury. Produkt charakteryzuje się standardową wysokością profilu 7,5 mm oraz szerokością 35 mm, co jest w pełni zgodne ze standardem szyn TS35 (DIN). Brak perforacji (wersja pełna) pozwala na dowolne docinanie i wiercenie otworów montażowych w miejscach optymalnych dla danej instalacji, co zwiększa elastyczność projektową.

• Wysoka wytrzymałość mechaniczna: Grubość blachy 1,0 mm zapewnia stabilność nawet przy gęstym upakowaniu ciężkich komponentów.
• Długość handlowa 2 metry: Pozwala na optymalne wykorzystanie materiału w dużych prefabrykacjach przy minimalizacji odpadów.
• Powłoka ochronna: Zabezpieczenie antykorozyjne gwarantuje długowieczność instalacji w warunkach przemysłowych.
• Uniwersalność: Kompatybilność ze wszystkimi standardowymi aparatami modułowymi dostępnymi na rynku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi systemów nośnych w elektrotechnice. Szyna spełnia wymagania normy PN-EN 60715, co definiuje precyzyjne wymiary profilu i zapewnia pełną zamienność oraz kompatybilność z osprzętem modułowym różnych producentów. Dzięki zachowaniu wysokich standardów produkcji przez firmę BAKS, szyna SZB 35H7/2 posiada odpowiednie certyfikaty dopuszczające ją do stosowania w instalacjach niskiego napięcia na terenie Unii Europejskiej.

Zastosowanie

Szyna SZB 35H7/2 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest dedykowana do montażu szerokiej gamy aparatury modułowej, w tym:

• Zabezpieczenia nadprądowe i różnicowoprądowe: Stabilny montaż bezpieczników typu S.
• Elementy wykonawcze: Pewne mocowanie styczników mocy oraz przekaźników pomocniczych.
• Automatyka: Instalacja sterowników PLC, zasilaczy impulsowych oraz modułów komunikacyjnych.
• Złączki szynowe: Tworzenie uporządkowanych listew zaciskowych w dolnych lub górnych częściach rozdzielnic.

Wskazówki Montażowe

Podczas instalacji szyny EURO SZB 35H7/2 należy zwrócić uwagę na kilka kluczowych aspektów technicznych:

• Mocowanie do podłoża: Zaleca się stosowanie śrub z łbem płaskim lub podkładek, aby uniknąć kolizji łba śruby z zatrzaskiem montowanego aparatu.
• Cięcie: Do skracania szyny najlepiej używać dedykowanych gilotyn do szyn DIN, co zapewnia czyste cięcie bez zadziorów i nie uszkadza powłoki galwanicznej.
• Odstępy montażowe: Przy dużym obciążeniu mechanicznym (np. ciężkie styczniki), punkty mocowania szyny do płyty montażowej powinny być rozmieszczone w odstępach nie większych niż 400-500 mm.
• Uziemienie: Szyna może pełnić funkcję szyny ochronnej (PE) pod warunkiem zapewnienia odpowiedniej ciągłości elektrycznej i połączenia z głównym zaciskiem uziemiającym.

FAQ

1. Czy szyna jest perforowana?
Nie, model SZB 35H7/2 jest wersją nieperforowaną, co zapewnia większą sztywność i pozwala na samodzielne wyznaczenie punktów montażowych.

2. Czy grubość 1,0 mm jest wystarczająca dla ciężkich styczników?
Tak, stal o grubości 1,0 mm w profilu 35/7,5 jest standardem przemysłowym zapewniającym odpowiednią nośność dla większości aparatów modułowych i styczników średniej mocy.

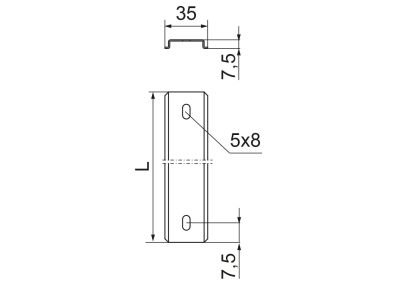

3. Jakie są wymiary zewnętrzne profilu?
Szyna ma szerokość 35 mm i wysokość 7,5 mm, co odpowiada standardowi szyny EURO (DIN).
