Szyna EURO SZB 35H7/1 gr. blachy 1,0mm, nieperforowana (1m) | 613310 Baks

Opis i Kluczowe Cechy

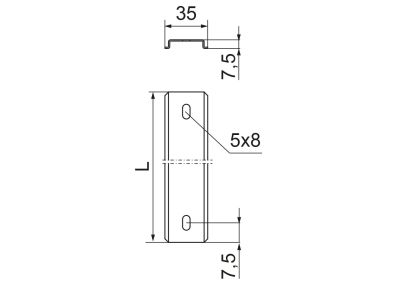

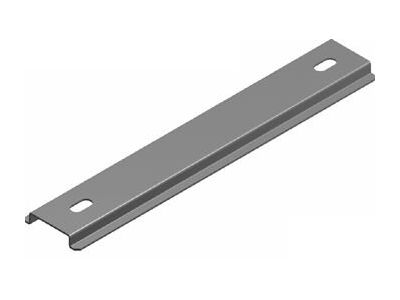

Szyna EURO SZB 35H7/1 marki BAKS to profesjonalny element montażowy, stanowiący fundament nowoczesnych systemów rozdzielczych i sterowniczych. Wykonana z wysokiej jakości stali o grubości blachy wynoszącej 1,0 mm, zapewnia wyjątkową sztywność mechaniczną oraz odporność na odkształcenia pod wpływem ciężaru zamontowanej aparatury. Jest to szyna typu TS35 (standard DIN), o wysokości profilu 7,5 mm, co czyni ją uniwersalnym rozwiązaniem w prefabrykacji szaf sterowniczych.

• Solidna konstrukcja: Grubość materiału 1,0 mm gwarantuje stabilne osadzenie ciężkich komponentów, takich jak styczniki czy zasilacze.
• Wersja nieperforowana: Brak fabrycznych otworów pozwala na indywidualne dopasowanie punktów mocowania, co zwiększa szczelność i estetykę montażu w wymagających aplikacjach.
• Wysoka jakość wykonania: Produkt renomowanego producenta BAKS, spełniający rygorystyczne standardy przemysłowe.
• Długość 1 metr: Standardowy odcinek ułatwia logistykę oraz pozwala na optymalne docięcie do wymiarów konkretnej rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami dotyczącymi systemów nośnych w elektrotechnice. Szyna SZB 35H7/1 odpowiada standardom wymiarowym określonym w normie PN-EN 60715, co zapewnia pełną kompatybilność z aparaturą modułową wszystkich wiodących producentów. Zastosowane powłoki ochronne zabezpieczają stal przed korozją, co jest kluczowe dla zachowania ciągłości elektrycznej (funkcja szyny ochronnej PE przy odpowiednim przygotowaniu powierzchni).

Zastosowanie

Szyna EURO SZB 35H7/1 znajduje szerokie zastosowanie w sektorze elektroenergetycznym oraz automatyce przemysłowej. Jest dedykowana do:

• Montażu aparatury modułowej, w tym wyłączników nadprądowych (bezpieczników) oraz wyłączników różnicowoprądowych.
• Instalacji elementów wykonawczych, takich jak styczniki mocy, przekaźniki pomocnicze oraz przekaźniki czasowe.
• Mocowania złączek szynowych (listew zaciskowych) w celu uporządkowania okablowania wewnątrz szaf.
• Budowy systemów sterowania PLC, gdzie wymagana jest precyzja i stabilność osadzenia modułów elektronicznych.

Wskazówki Montażowe

Podczas instalacji szyny SZB 35H7/1 zaleca się przestrzeganie poniższych wytycznych:

• Cięcie: Do skracania szyny należy używać dedykowanych przecinaków do szyn DIN lub pił do metalu, dbając o usunięcie zadziorów z krawędzi cięcia.
• Mocowanie: Ze względu na brak perforacji, otwory montażowe należy wykonać samodzielnie, dopasowując ich rozstaw do konstrukcji wsporczej obudowy. Zaleca się stosowanie podkładek pod śruby mocujące.
• Pozycjonowanie: Należy zachować odpowiedni dystans od ścianek obudowy, aby umożliwić swobodny przepływ powietrza wokół zamontowanych urządzeń i ułatwić dostęp do zacisków.

FAQ

1. Czy szyna nadaje się do montażu ciężkich styczników?
Tak, dzięki grubości blachy 1,0 mm szyna charakteryzuje się podwyższoną wytrzymałością mechaniczną w porównaniu do cieńszych zamienników, co pozwala na bezpieczny montaż aparatury o większej masie.

2. Czy produkt jest odporny na korozję?
Szyny BAKS są standardowo zabezpieczane antykorozyjnie (np. poprzez cynkowanie), co pozwala na ich eksploatację wewnątrz budynków w typowych warunkach środowiskowych.

3. Czy mogę zamówić szynę o innej długości?
Standardowy odcinek to 1 metr, który jest najbardziej uniwersalny i pozwala na samodzielne docięcie do wymaganej długości roboczej.
