Szyna elastyczna izolowana 32x6 L=1800mm | LVS04752 Schneider Electric

Opis i Kluczowe Cechy

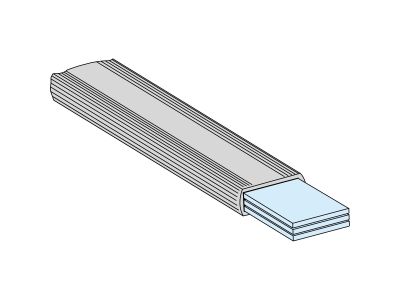

Elastyczna szyna zasilająca 32x6 mm o długości 1800 mm z izolacją to kluczowy komponent w nowoczesnych systemach dystrybucji energii w rozdzielnicach elektrycznych. Zaprojektowana do współpracy z obudowami PrismaSet P i G, umożliwia efektywną i bezpieczną dystrybucję prądu o maksymalnym natężeniu do 580 A. Izolacja zapewnia ochronę przed zwarciami i dotykiem, zwiększając bezpieczeństwo instalacji.

• Wymiary 32x6 mm: Umożliwiają efektywne prowadzenie przewodów i optymalne wykorzystanie przestrzeni w rozdzielnicy.
• Długość 1800 mm: Wystarczająca na większość standardowych szyn zbiorczych w rozdzielnicach PrismaSet.
• Izolacja: Zapewnia ochronę przeciwporażeniową i minimalizuje ryzyko zwarć międzyfazowych.
• Maksymalny prąd 580 A: Wysoka obciążalność prądowa – odpowiednia dla średnich i dużych instalacji przemysłowych.
• Kompatybilność z PrismaSet P i G: Precyzyjne dopasowanie do systemów rozdzielnic Schneider Electric, gwarantujące pewność połączeń.

Zgodność z Normami

Szyna elastyczna spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego i dystrybucji energii. Produkt posiada deklarację zgodności CE i jest zgodny z normami IEC 61439 oraz EN 60439 dla rozdzielnic niskiego napięcia.

Zastosowanie

Elastyczna szyna zasilająca 32x6 mm znajduje zastosowanie w systemach dystrybucji energii w rozdzielnicach elektrycznych, zapewniając efektywne i bezpieczne połączenia.

• Dystrybucja zasilania w rozdzielnicach PrismaSet P i G w obiektach przemysłowych i budynkach użyteczności publicznej.
• Instalacje wymagające wysokiej obciążalności prądowej do 580 A.
• Modernizacja lub budowa nowych rozdzielnic zasilających w układach trójfazowych.
• Zasilanie maszyn i urządzeń przemysłowych wymagających stabilnego i bezpiecznego doprowadzenia energii.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy całkowicie odłączonym napięciu. Szynę należy odpowiednio przyciąć do wymaganej długości, zachowując równomierne odstępy między punktami mocowania. Izolacja musi być zachowana na całej długości połączeń – unikać uszkodzeń izolacji podczas montażu. Po zamontowaniu należy przeprowadzić pomiar rezystancji izolacji i sprawdzić poprawność połączeń. Szyna musi być zamocowana w sposób uniemożliwiający przemieszczanie się podczas eksploatacji.

FAQ

• Czy szyna jest przeznaczona wyłącznie do rozdzielnic PrismaSet? Tak, zaprojektowana z myślą o współpracy z obudowami PrismaSet P i G, zapewniając pełną kompatybilność mechaniczną i elektryczną.
• Jakie jest maksymalne obciążenie prądowe szyny? Szyna elastyczna 32x6 mm została zaprojektowana do pracy z prądami do 580 A – wystarczająco dla większości średnich i dużych instalacji.
• Czy szyna wymaga dodatkowej izolacji podczas montażu? Tak, izolacja szyny jest integralnym elementem jej konstrukcji i zapewnia podstawową ochronę przeciwporażeniową. Należy jednak zachować ostrożność, aby nie uszkodzić izolacji podczas przycinania lub montażu.
