Szyna dodatkowa N 125A 12 otw. 125A | LGYN12512 Schneider Electric

Opis i Kluczowe Cechy

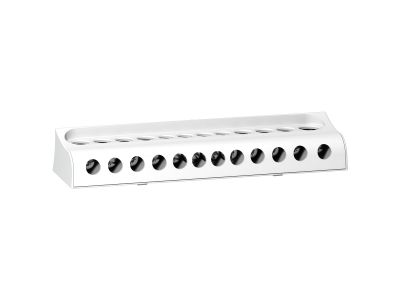

Szyna dodatkowa N (neutralna) Linergy o symbolu LGYN12512 to akcesorium przyłączeniowe przeznaczone do śrubowych bloków rozdzielczych. Prąd znamionowy 125 A umożliwia obsługę obwodów o dużym obciążeniu bez ryzyka przegrzania, a 12 wyjść pozwala na wygodne i uporządkowane podłączenie przewodów neutralnych w rozdzielnicy. Montowana bezpośrednio z tyłu obudowy za pomocą śrub.

• Prąd znamionowy 125 A: gwarantuje bezpieczną pracę w instalacjach o znacznym obciążeniu, minimalizując ryzyko przekroczenia dopuszczalnej temperatury styków.
• 12 wyjść przyłączeniowych: zapewnia elastyczność w dystrybucji przewodów neutralnych, ułatwiając prowadzenie instalacji i zachowanie porządku w rozdzielnicy.
• Napięcie znamionowe 230 V AC (faza – neutralny): dostosowane do typowych sieci niskiego napięcia w systemach TN, kompatybilne z popularnymi instalacjami jednofazowymi.
• Montaż z tyłu obudowy za pomocą śrub: stabilne mocowanie gwarantuje trwałość połączeń i odporność na wibracje w eksploatacji.
• Akcesorium Linergy: element sprawdzonej rodziny systemów przyłączeniowych, zapewniający wysoką powtarzalność i łatwość rozbudowy rozdzielnic.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnych z normą DIN oraz zasadami dobrej praktyki inżynierskiej.

Zastosowanie

Szyna dodatkowa N LGYN12512 znajduje zastosowanie w rozdzielnicach niskiego napięcia jako element umożliwiający bezpieczne przyłączanie przewodów neutralnych. Sprawdza się szczególnie w instalacjach wymagających scentralizowanego punktu neutralnego.

• Podłączanie przewodów neutralnych w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych, biurowych i przemysłowych.
• Tworzenie uporządkowanych wiązek przewodów neutralnych przy jednoczesnym zachowaniu wymaganych odstępów izolacyjnych.
• Stosowanie jako rozgałęźnik neutralny w systemach TN-C, TN-S lub TN-C-S (w zależności od konfiguracji instalacji).
• Rozbudowa istniejących rozdzielnic w celu dodania nowych obwodów – wystarczy dokręcić przewód do wolnego wyjścia.

Wskazówki Montażowe

Montaż i podłączenie szyny dodatkowej N może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Szynę mocuje się bezpośrednio z tyłu obudowy rozdzielnicy za pomocą dołączonych śrub – moment dokręcania stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączanych do poszczególnych wyjść należy dobrać do prądu znamionowego obwodu (maksymalnie 16–35 mm² w zależności od zacisku – sprawdzić instrukcję). Po montażu wykonać pomiary ciągłości i rezystancji izolacji.

FAQ

• Ile wyjść (otworów) ma szyna LGYN12512? Szyna posiada 12 wyjść przyłączeniowych, co pozwala na podłączenie 12 przewodów neutralnych.
• Jaki prąd znamionowy ma ta szyna? Prąd znamionowy wynosi 125 A, a napięcie znamionowe 230 V AC między fazą a przewodem neutralnym.
• Czy szynę można montować na szynie TH35? Nie – zgodnie z danymi producenta szyna montowana jest bezpośrednio z tyłu obudowy za pomocą śrub, nie na szynie DIN.
