Szyna do łączenia aparatury modułowej Z-GV-16/3P+3N-6TE | 263142 Eaton

Alternatywny kod produktu: Z-GV-16/3P+3N-6TE

Opis i Kluczowe Cechy

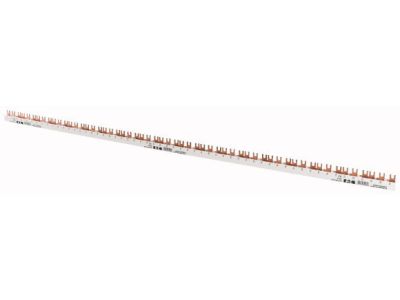

Szyna do łączenia aparatury modułowej Z-GV-16/3P+3N-6TE (symbol 263142) to element umożliwiający szybkie i bezpieczne łączenie biegunów aparatów modułowych w rozdzielnicach. Dzięki prądowi znamionowemu 16 A gwarantuje niezawodne przewodzenie w obwodach o obciążeniu do 16 A, minimalizując ryzyko przegrzania połączeń. Konfiguracja 3P+3N (sześć biegunów) oraz szerokość 6 TE pozwalają na elastyczną organizację instalacji trójfazowych z oddzielnymi przewodami neutralnymi, przy jednoczesnym oszczędnym wykorzystaniu miejsca w rozdzielnicy.

• Prąd znamionowy 16 A: bezpieczne i ciągłe przewodzenie prądu w obwodach o znacznym obciążeniu bez ryzyka nadmiernego nagrzewania się szyny.
• Konfiguracja 3P+3N (6 biegunów): umożliwia rozdzielne prowadzenie trzech faz (L1, L2, L3) oraz trzech przewodów neutralnych (N1, N2, N3) – idealne rozwiązanie dla instalacji wymagających separacji obwodów lub systemów TN-S z wieloma neutralnymi.
• Szerokość 6 TE (modułów): zajmuje jedynie 6 jednostek TE na szynie TH35, co pozwala na upakowanie większej liczby aparatów w tej samej rozdzielnicy.
• Precyzyjne wykonanie: szyna zaprojektowana do współpracy z aparaturą modułową standardowej szerokości (1 TE i wielokrotności), zapewnia pewny styk elektryczny i łatwy montaż.
• Uniwersalność montażu: kompatybilna z aparatami wyposażonymi w zaciski do szyn łączeniowych (mostki) – dedykowana do wyłączników nadmiarowych, różnicowoprądowych, rozłączników i innych urządzeń modułowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących osprzętu rozdzielnicowego oraz jest oznakowany znakiem CE. Zaprojektowany zgodnie z ogólnie przyjętymi standardami branżowymi – przeznaczony do stosowania w rozdzielnicach niskiego napięcia. Szczegółowe dane normatywne dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Szyna Z-GV-16/3P+3N-6TE znajduje zastosowanie w instalacjach elektrycznych wymagających dystrybucji zasilania trójfazowego z oddzielnymi torami neutralnymi. Sprawdza się zarówno w rozdzielnicach mieszkaniowych, jak i przemysłowych, gdzie kluczowa jest przejrzystość okablowania i łatwość rozbudowy.

• Łączenie wyłączników nadmiarowych (MCB) w obwodach trójfazowych z dodatkowymi neutralnymi.
• Dystrybucja faz i neutralnych do aparatów różnicowoprądowych (RCD) w układach TN-S z wieloma grupami odbiorów.
• Mostkowanie rozłączników bezpiecznikowych lub styczników modułowych w szafach sterowniczych i rozdzielnicach przemysłowych.
• Organizacja zasilania w systemach inteligentnego budynku (automatyka HVAC, sterowanie oświetleniem) gdzie wymagana jest separacja neutralnych.

Wskazówki Montażowe

Montaż szyny łączeniowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim bezwzględnym odłączeniu napięcia w rozdzielnicy. Szynę należy zamontować na szynie TH35 (DIN), a następnie wsunąć w zaciski aparatów modułowych, dbając o właściwe dociśnięcie. Moment dokręcania śrub zacisków oraz dopuszczalny przekrój przewodów należy dobierać ściśle według instrukcji producenta aparatów – dla szyny samej w sobie nie określa się momentu, ponieważ nie posiada ona własnych zacisków.

FAQ

• Co oznacza oznaczenie 3P+3N? Symbole 3P+3N wskazują, że szyna posiada sześć oddzielnych torów przewodzących – trzy dla przewodów fazowych (L1, L2, L3) oraz trzy dla przewodów neutralnych (N1, N2, N3). Pozwala to na prowadzenie trzech niezależnych obwodów neutralnych, co jest przydatne np. w instalacjach z oddzielnymi grupami odbiorów wymagającymi własnego neutralnego.
• Jaką szerokość na szynie DIN zajmuje ta szyna? Zajmuje 6 TE (jednostek modułowych), gdzie 1 TE to 18 mm – całkowita szerokość wynosi więc 108 mm. Przed montażem należy upewnić się, że rozdzielnica ma wystarczającą ilość wolnych miejsc.
• Czy szyna pasuje do aparatury różnych producentów? Szyna Z-GV-16/3P+3N-6TE jest standardowym mostkiem modułowym zgodnym z wymiarami i rozstawem zacisków typowych wyłączników nadmiarowych, RCD, rozłączników i innych urządzeń montowanych na szynie TH35. W razie wątpliwości zaleca się sprawdzenie fizycznej kompatybilności przed zakupem.
