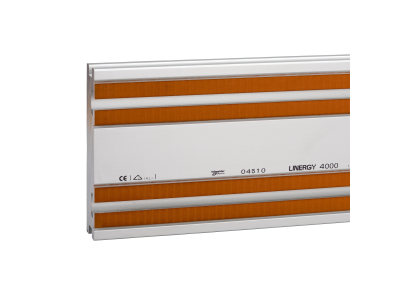

Szyna aluminiowa Linergy LGYE L=2000mm 4000A PrismaSet | LVS04568 Schneider Electric

Opis i Kluczowe Cechy

Szyna aluminiowa Linergy LGYE o długości 2000 mm i obciążalności prądowej 4000A to poziomy profil dedykowany do rozdzielnic elektrycznych. Zaprojektowana w kompaktowej konstrukcji optymalizuje przestrzeń w szafach sterowniczych i rozdzielnicach, zapewniając niezawodną dystrybucję wysokiego prądu. Profil Linergy charakteryzuje się wysoką przewodnością cieplną aluminium, co minimalizuje straty energii i nagrzewanie się systemu.

• Długość 2000 mm: Standardowy wymiar umożliwiający elastyczne planowanie układu szyn w rozdzielnicy z zachowaniem minimalnych odstępów między modułami.
• Obciążalność 4000A: Przeznaczona do systemów wymagających wysokiej ciągłości zasilania, takich jak przemysłowe instalacje energetyczne, centra danych czy duże obiekty komercyjne.
• Profil aluminiowy: Wysoka przewodność cieplna i elektryczna aluminium redukuje straty mocy, zapewniając efektywną dystrybucję energii i długotrwałą trwałość.
• Kompaktowa konstrukcja: Umożliwia gęste upakowanie komponentów w rozdzielnicy bez konieczności stosowania dużych odstępów izolacyjnych.
• Stosowanie w systemie PrismaSet: Zapewnia kompatybilność z szeroką gamą aparatury modułowej i osprzętu rozdzielczego marki Linergy.

Zgodność z Normami

Szyna aluminiowa Linergy LGYE spełnia wymagania norm europejskich dotyczących materiałów przewodzących i instalacji rozdzielczych. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami IEC 61439-1 i IEC 61439-2 dla systemów rozdzielczych niskiego napięcia.

Zastosowanie

Szyna aluminiowa Linergy LGYE przeznaczona jest do budowy rozdzielnic elektrycznych wysokiej mocy, gdzie wymagana jest pewna i efektywna dystrybucja energii.

• Rozdzielnice przemysłowe o dużym zapotrzebowaniu na energię (huty, zakłady produkcyjne, centra logistyczne).
• Systemy zasilania dla centrów danych i serwerowni, gdzie priorytetem jest minimalizacja strat energii i utrzymanie ciągłości zasilania.
• Duże obiekty handlowe i biurowe z zaawansowanymi instalacjami elektrycznymi (np. centra handlowe, biurowce klasy A).
• Instalacje energetyczne w obiektach użyteczności publicznej, takich jak szpitale czy lotniska.

Wskazówki Montażowe

Montaż szyny powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną systemu PrismaSet. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie rozdzielnicy. Szynę należy mocować zgodnie z zaleceniami producenta, zapewniając odpowiednie odstępy izolacyjne oraz stabilne podparcie w całej długości. Przy doborze momentu dokręcania należy stosować się do wartości podanych w dokumentacji technicznej. Po montażu należy przeprowadzić pomiary rezystancji izolacji i ciągłości obwodu.

FAQ

• Jakie są zalecane odstępy między szynami w rozdzielnicy? Odstępy izolacyjne należy dobierać zgodnie z dokumentacją systemu PrismaSet oraz obowiązującymi normami instalacyjnymi (np. IEC 60364). W przypadku braku szczegółowych wytycznych, standardowo przyjmuje się odstęp co najmniej 20 mm między profilami.
• Czy szyna może być stosowana w środowiskach o wysokiej wilgotności? Szyna aluminiowa LGYE jest przeznaczona do stosowania w suchych lub umiarkowanie wilgotnych środowiskach wewnętrznych. W przypadku środowisk o podwyższonej wilgotności należy zastosować dodatkową ochronę antykorozyjną.
• Czy szyna wymaga dodatkowej obróbki powierzchniowej? Aluminium charakteryzuje się dobrą odpornością korozyjną, jednak w przypadku wymagających środowisk (np. chemicznych) zaleca się stosowanie powłok ochronnych lub anodowanie. Szczegółowe zalecenia znajdują się w dokumentacji technicznej.
