Szybkozłączkaz dźwigniąCMK-653 przelotowa,łączeniowa 3 przewody 3x0,2-2,5mm2 24A 450V transp(40szt) | 39.653 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

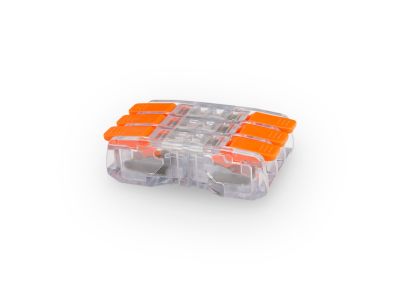

Szybkozłączka przelotowa CMK-653 z dźwignią blokującą to innowacyjne rozwiązanie do łączenia do trzech przewodów o przekrojach od 0,2 mm² do 2,5 mm². Przeźroczysta obudowa umożliwia wizualną kontrolę poprawności połączenia, a mechanizm z dźwignią zapewnia szybkie i pewne mocowanie – nawet w trudno dostępnych miejscach. Zaprojektowana do pracy przy napięciu 450V i prądzie znamionowym 24A, idealna do instalacji elektrycznych, automatyki oraz urządzeń przemysłowych.

• Dźwignia blokująca: Szybkie i bezpieczne mocowanie przewodów bez użycia narzędzi – redukuje czas montażu nawet o 70% w porównaniu do tradycyjnych zacisków.
• Przekrój przewodów 0,2–2,5 mm²: Obsługa zarówno cienkich przewodów (np. w automatyce) jak i mocniejszych kabli zasilających – uniwersalność zastosowań.
• Prąd znamionowy 24A przy 450V: Gwarantuje stabilne połączenie dla obwodów sterowniczych, sygnałowych i zasilających w ramach standardowych instalacji.
• Przeźroczysta obudowa: Umożliwia kontrolę poprawności osadzenia przewodów i wizualne sprawdzenie stanu styku – eliminuje błędy montażowe.
• Opakowanie 40 sztuk: Ekonomiczna partia dla dużych projektów lub magazynów – zawsze pod ręką odpowiednia ilość złączek.

Zgodność z Normami

Szybkozłączka CMK-653 spełnia wymogi dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi połączeń elektrycznych w instalacjach niskiego napięcia (LVD).

Zastosowanie

Szybkozłączka CMK-653 przeznaczona jest do szybkiego i niezawodnego łączenia przewodów w różnych typach instalacji elektrycznych i systemów automatyki.

• Instalacje sterownicze i sygnałowe – łączenie przewodów w szafach rozdzielczych i sterowniczych.
• Systemy automatyki przemysłowej – szybkie łączenie czujników, przetworników i urządzeń I/O.
• Oświetlenie LED i instalacje niskonapięciowe – montaż w puszkach i kanałach kablowych.
• Urządzenia gospodarstwa domowego i AGD – trwałe połączenia w obwodach zasilających i sterujących.

Wskazówki Montażowe

Montaż należy wykonywać przy odłączonym napięciu przez wykwalifikowany personel z uprawnieniami SEP. Przed podłączeniem upewnić się, że przewody są odizolowane na odpowiednią długość (zgodnie z dokumentacją) i pozbawione uszkodzeń. Otworzyć dźwignię, wprowadzić przewody do odpowiednich otworów, zamknąć dźwignię do oporu – zabezpieczenie jest aktywowane automatycznie. Sprawdzić wizualnie poprawność połączenia przez przezroczystą obudowę. Podczas montażu nie przekraczać maksymalnego przekroju przewodów linkowych (1,5 mm²) – w przypadku przewodów wielodrutowych stosować osłony izolacyjne.

FAQ

• Czy szybkozłączka CMK-653 nadaje się do przewodów linkowych? Tak, obsługuje przewody linkowe do 1,5 mm² (dla większych przekrojów należy stosować przewody jednodrutowe lub wielodrutowe).
• Jakie napięcie maksymalne wytrzymuje złączka? Znamionowe napięcie pracy wynosi 450V – odpowiednie do większości instalacji niskiego napięcia.
• Czy złączka jest wielokrotnego użytku? Tak, mechanizm dźwigniowy pozwala na wielokrotne demontowanie i ponowne montowanie bez utraty właściwości połączeniowych.
