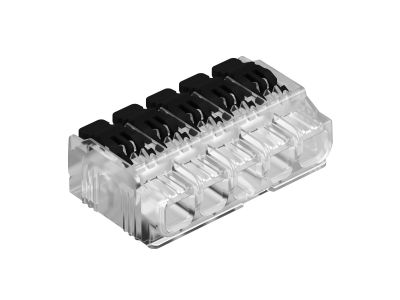

Szybkozłączka otwierana 61 HSK45 5-przewodów sztywnych/elastyczne 0,2-4mm2 19,6x31,3x10,5 2054425 | 2054425 Obo Bettermann

Opis i Kluczowe Cechy

Szybkozłączka instalacyjna 61 HSK45 marki Obo Bettermann to zaawansowane rozwiązanie przeznaczone do profesjonalnych systemów elektroinstalacyjnych. Model o numerze katalogowym 2054425 umożliwia bezpieczne i trwałe połączenie do 5 przewodów w jednym punkcie zaciskowym. Dzięki zastosowaniu innowacyjnych dźwigni zwalniających, złączka ta jest w pełni uniwersalna – pozwala na łączenie przewodów sztywnych (drut), wielodrutowych oraz elastycznych (linka) o przekroju znamionowym od 0,2 mm² do 4 mm². Przezroczysta obudowa wykonana z wysokiej jakości tworzywa pozwala na natychmiastową wizualną weryfikację poprawności osadzenia odizolowanego przewodu, co znacząco podnosi bezpieczeństwo montażu.

• Wysoka obciążalność: Prąd nominalny wynoszący 32A pozwala na stosowanie złączki w obwodach o dużym obciążeniu.
• Napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem do 450V.
• Kompaktowe wymiary: Gabaryty 19,6 x 31,3 x 10,5 mm ułatwiają montaż w ciasnych puszkach instalacyjnych.
• Odporność termiczna: Dopuszczalna temperatura otoczenia do 85°C gwarantuje stabilną pracę w wymagających warunkach.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szybkozłączka spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej niezawodność w instalacjach domowych i przemysłowych. Zastosowane materiały izolacyjne są samogasnące i odporne na starzenie, co przekłada się na długowieczność całej instalacji elektrycznej.

Zastosowanie

Szybkozłączka 61 HSK45 znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie. Jest idealnym rozwiązaniem do:

• Łączenia opraw oświetleniowych, gdzie często występuje konieczność przejścia z przewodu sztywnego na elastyczny.
• Rozdzielania obwodów w puszkach podtynkowych i natynkowych.
• Instalacji systemów automatyki budynkowej i sterowania roletami.
• Prac modernizacyjnych, gdzie wymagana jest szybka rekonfiguracja połączeń bez użycia specjalistycznych narzędzi.

Wskazówki Montażowe

Aby zapewnić optymalne parametry styku i bezpieczeństwo użytkowania, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Przewód należy odizolować na długości wskazanej na obudowie złączki (zazwyczaj ok. 11 mm).
• Obsługa dźwigni: Przed wprowadzeniem przewodu należy całkowicie podnieść dźwignię, a po wsunięciu żyły – zatrzasnąć ją do pozycji wyjściowej.
• Weryfikacja: Dzięki przezroczystej obudowie sprawdź, czy izolacja przewodu dochodzi do krawędzi zacisku, a goła żyła jest w pełni objęta mechanizmem stykowym.
• Układanie: Ze względu na niewielkie wymiary, złączki można układać w puszce w sposób uporządkowany, co ułatwia późniejszą diagnostykę.

FAQ

1. Czy złączka 61 HSK45 wymaga użycia narzędzi?
Nie, mechanizm dźwigniowy pozwala na montaż i demontaż przewodów całkowicie beznarzędziowo, co skraca czas pracy instalatora.

2. Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, każdy z 5 torów zaciskowych działa niezależnie, co pozwala na jednoczesne podłączenie np. przewodu 1,5 mm² oraz 4 mm² w obrębie jednego modułu.

3. Czy produkt nadaje się do przewodów aluminiowych?
Złączka jest dedykowana do przewodów miedzianych. W przypadku stosowania przewodów aluminiowych zaleca się użycie odpowiedniej pasty kontaktowej zapobiegającej utlenianiu.
