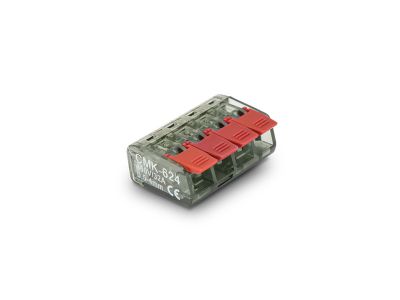

Szybkozłączka z dźwignią CMK-624 drut/linka 4 przewody 4x4mm2 32A 450V transparentna (25szt) | 39.624 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka z dźwignią CMK-624 marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie techniki połączeniowej, zaprojektowane z myślą o profesjonalnych instalacjach elektroenergetycznych. Produkt umożliwia jednoczesne połączenie do 4 przewodów, oferując pełną uniwersalność w zakresie rodzaju stosowanych żył. Dzięki innowacyjnemu mechanizmowi dźwigniowemu, instalator może łączyć zarówno sztywne przewody typu drut, jak i elastyczne linki bez konieczności stosowania specjalistycznych narzędzi czy pracochłonnego zarabiania końcówek tulejkami.

• Wysoka obciążalność: Prąd znamionowy na poziomie 32A oraz napięcie izolacji 450V pozwalają na bezpieczne stosowanie złączki w obwodach siłowych i oświetleniowych.
• Transparentna obudowa: Przezroczysty korpus umożliwia natychmiastową wzrokową weryfikację poprawności osadzenia przewodu oraz sprawdzenie długości odizolowania żyły.
• Szeroki zakres przekrojów: Złączka obsługuje przewody jednodrutowe w zakresie od 0,2 mm² do 2,5 mm² oraz przewody linkowe od 0,5 mm² do 4 mm², co czyni ją niezwykle wszechstronnym elementem wyposażenia każdego elektryka.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystanie wysokiej jakości materiałów izolacyjnych zapewnia stabilność termiczną oraz odporność na przebicia elektryczne. Szybkozłączka CMK-624 spełnia wymagania techniczne dla osprzętu elektroinstalacyjnego przeznaczonego do montażu w puszkach instalacyjnych oraz rozdzielnicach, gwarantując trwałość połączenia nawet w warunkach zmiennego obciążenia prądowego.

Zastosowanie

Szybkozłączka CMK-624 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest idealnym rozwiązaniem do:

• Łączenia opraw oświetleniowych, gdzie często występuje przejście z instalacji sztywnej (drut) na giętkie przewody lampy (linka).
• Rozbudowy instalacji w puszkach podtynkowych i natynkowych, gdzie ograniczona przestrzeń wymaga kompaktowych i pewnych rozwiązań.
• Podłączania systemów automatyki budynkowej oraz sterowania roletami.
• Prac serwisowych i modernizacyjnych, pozwalając na szybką rekonfigurację obwodów bez skracania przewodów.

Wskazówki Montażowe

Aby zapewnić najwyższy poziom bezpieczeństwa i trwałości połączenia, należy przestrzegać poniższych zaleceń:

• Odizolowanie: Należy zdjąć izolację z przewodu na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm).
• Montaż: Podnieś pomarańczową dźwignię do pozycji pionowej, wprowadź odizolowany przewód do oporu w otwór wejściowy, a następnie opuść dźwignię do pozycji wyjściowej.
• Weryfikacja: Dzięki transparentnej obudowie upewnij się, że izolacja przewodu dochodzi do krawędzi wewnętrznej komory, a goła żyła jest w całości objęta zaciskiem.
• Test mechaniczny: Po zamknięciu dźwigni delikatnie pociągnij za przewód, aby upewnić się, że został on trwale zablokowany w mechanizmie sprężynowym.

FAQ

1. Czy muszę stosować tulejki zaciskowe na przewodach typu linka?
Nie, konstrukcja szybkozłączki CMK-624 z mechanizmem dźwigniowym eliminuje konieczność zarabiania końcówek. Linkę wprowadza się bezpośrednio do zacisku po uprzednim odizolowaniu.

2. Czy można mieszać różne przekroje przewodów w jednej złączce?
Tak, każdy z 4 torów posiada niezależny mechanizm zaciskowy, co pozwala na bezpieczne łączenie przewodów o różnych przekrojach (np. 1,5 mm² z 4 mm²) w obrębie jednego potencjału.

3. Jakie jest maksymalne napięcie pracy dla tego modelu?
Złączka jest certyfikowana do pracy przy napięciu znamionowym 450V, co w zupełności wystarcza dla standardowych instalacji niskiego napięcia 230/400V.
