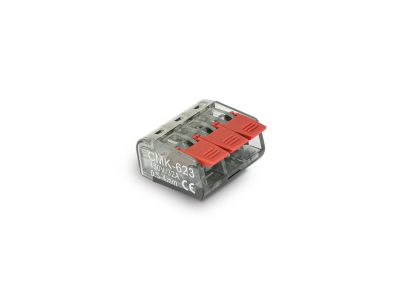

Szybkozłączka z dźwignią CMK-623 drut/linka 3 przewody 3x4mm2 32A 450V transparentna (25szt) | 39.623 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

Szybkozłączka z dźwignią CMK-623 marki Elektro-Plast to zaawansowane rozwiązanie w dziedzinie techniki połączeniowej, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie prac elektroinstalacyjnych. Produkt umożliwia połączenie do trzech przewodów w jednym zacisku, oferując szeroki zakres kompatybilności z różnymi typami żył. Przekrój znamionowy dla przewodów typu linka wynosi od 0,5 mm² do 4 mm², natomiast dla przewodów typu drut (jednodrutowych) zakres ten obejmuje przekroje od 0,2 mm² do 2,5 mm². Dzięki zastosowaniu mechanizmu dźwigniowego, instalatorzy mogą cieszyć się błyskawicznym montażem bez konieczności użycia specjalistycznych narzędzi czy pracochłonnego zarabiania końcówek tulejkowych.

• Wysoka obciążalność: Prąd znamionowy na poziomie 32A pozwala na bezpieczne stosowanie złączki w obwodach o dużym obciążeniu.
• Napięcie izolacji: Napięcie znamionowe 450V gwarantuje stabilną pracę w standardowych instalacjach niskiego napięcia.
• Transparentna obudowa: Przezroczysty korpus umożliwia wzrokową weryfikację prawidłowego osadzenia przewodu oraz długości odizolowania żyły.
• Uniwersalność: Możliwość łączenia przewodów o różnych przekrojach i strukturach (linka/drut) w jednym zacisku.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Szybkozłączka CMK-623 spełnia wymagania dotyczące osprzętu do łączenia obwodów niskiego napięcia do użytku domowego i podobnego. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na długowieczność instalacji oraz minimalizację ryzyka wystąpienia awarii spowodowanych przegrzaniem styku.

Zastosowanie

Szybkozłączka CMK-623 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym wyborem do:

• Puszek elektroinstalacyjnych: Kompaktowe wymiary pozwalają na optymalne zagospodarowanie przestrzeni w puszkach podtynkowych i natynkowych.
• Systemów oświetleniowych: Doskonale sprawdza się przy podłączaniu opraw LED oraz tradycyjnych źródeł światła, gdzie często występuje konieczność przejścia z linki na drut.
• Automatyki budynkowej: Ułatwia szybkie krosowanie sygnałów i zasilania w szafach sterowniczych.
• Prac modernizacyjnych: Pozwala na szybkie i pewne łączenie starych instalacji miedzianych z nowymi obwodami.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia elektrycznego, należy przestrzegać poniższych zaleceń:

• Odizolowanie przewodu: Należy zdjąć izolację z przewodu na długości wskazanej na obudowie złączki (zazwyczaj ok. 10-11 mm).
• Obsługa dźwigni: Podnieś dźwignię do pozycji pionowej, co spowoduje otwarcie komory zaciskowej.
• Wprowadzenie żyły: Wsuń odizolowany przewód do oporu. Dzięki transparentnej obudowie upewnij się, że miedź w pełni styka się z szyną prądową.
• Zatrzaśnięcie: Opuść dźwignię do pozycji wyjściowej. Mechanizm sprężynowy automatycznie dostosuje siłę docisku do przekroju przewodu, eliminując ryzyko poluzowania styku wskutek drgań lub zmian temperatury.

FAQ

1. Czy muszę używać tulejek zaciskowych przy przewodach typu linka?
Nie, konstrukcja szybkozłączki CMK-623 z mechanizmem dźwigniowym eliminuje konieczność zarabiania końcówek. Zacisk sprężynowy zapewnia pewny styk bezpośrednio na żyłach linki bez ich uszkadzania.

2. Czy można łączyć w jednej złączce przewód 1,5 mm² z przewodem 4 mm²?
Tak, złączka pozwala na niezależne blokowanie każdego przewodu, co umożliwia bezpieczne łączenie różnych przekrojów w obrębie jednego modułu.

3. Czy złączka jest wielokrotnego użytku?
Tak, mechanizm dźwigniowy pozwala na wielokrotne otwieranie i zamykanie zacisku, co ułatwia wprowadzanie zmian w instalacji lub diagnostykę bez konieczności niszczenia złącza.
