Szafka modułowa p/t, 4 rzędy, 48 modułów IP31 (SxWxG) 310x684x120mm, RAL9016, U41 | 2CPX030101R9999 ABB

Alternatywny kod produktu: 2CPX030101R9999

Opis i Kluczowe Cechy

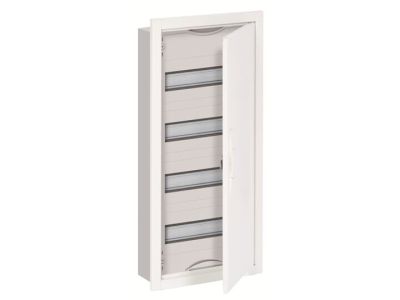

Szafka modułowa podtynkowa serii U o symbolu 2CPX030101R9999 to rozwiązanie do zabudowy w instalacjach wewnętrznych. Wyposażona w 4 rzędy oferujące łącznie 48 modułów (moduł 18 mm) – zapewnia wystarczającą pojemność dla rozbudowanych rozdzielnic. Stopień ochrony IP31 chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz pionowo padającą wodą, a wytrzymałość mechaniczna IK07 gwarantuje odporność na uderzenia. Wymiary (SxWxG) 310x684x120 mm i kolor RAL9016 (biały) ułatwiają dopasowanie do standardowych wnęk. Dzięki systemowi CombiLine możliwe jest uzyskanie stopnia ochrony IP30 nawet w konfiguracjach bez drzwi, a zastosowanie dedykowanego zestawu uziemiającego CZL62 pozwala na osiągnięcie I klasy izolacji.

• 48 modułów w 4 rzędach: Duża pojemność dla aparatury modułowej – pozwala na zabudowę wyłączników, styczników, przekaźników i innych urządzeń w jednej rozdzielnicy.
• Stopień ochrony IP31: Skuteczna ochrona przed pyłem i bryzgami wody – bezpieczna praca w suchych pomieszczeniach, np. w kotłowniach czy garażach.
• Wytrzymałość mechaniczna IK07: Odporność na uderzenia energią 2 J – konstrukcja wytrzymała podczas montażu i eksploatacji.
• Możliwość uzyskania IP30 z systemem CombiLine: Elastyczność konfiguracji – można stosować szafkę bez drzwi w miejscach o ograniczonej przestrzeni, zachowując bezpieczeństwo.
• Możliwość uzyskania I klasy izolacji przez zestaw CZL62: Dodatkowe bezpieczeństwo użytkowania – opcjonalne uziemienie obudowy spełnia wymagania dla ochrony przeciwporażeniowej.

Zgodność z Normami

Szafka modułowa spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt zaprojektowany zgodnie z zasadami obowiązującymi dla obudów do zastosowań wewnętrznych w instalacjach niskiego napięcia.

Zastosowanie

Szafka przeznaczona do montażu podtynkowego w instalacjach wewnętrznych budynków mieszkalnych, komercyjnych i lekkiego przemysłu. Sprawdza się w miejscach, gdzie wymagana jest estetyczna zabudowa aparatury modułowej.

• Rozdzielnice główne i podrozdzielnice w domach jednorodzinnych oraz mieszkaniach.
• Sterowanie obwodami oświetleniowymi i gniazdami w obiektach użyteczności publicznej.
• Instalacje automatyki budynkowej – zabudowa styczników, przekaźników i sterowników.
• Instalacje wymagające dużej liczby modułów (np. systemy przeciwpożarowe, wentylacyjne).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szafka przeznaczona do osadzenia w ścianie (podtynkowa) – należy zachować odpowiednią głębokość wnęki (min. 125 mm). Górna część obudowy wyposażona jest w przepusty niplowe ZB40 co 250 mm, dolna posiada perforację do wybicia otworów. Przekrój przewodów doprowadzających dobrać do spodziewanego prądu obciążenia. W celu uzyskania I klasy izolacji należy zastosować zestaw uziemiający CZL62 zgodnie z dokumentacją producenta. Moment dokręcania zacisków – stosować się do zaleceń dla danej aparatury.

FAQ

• Jaki jest stopień ochrony szafki? Szafka posiada stopień ochrony IP31 – chroni przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm oraz pionowo padającą wodą (np. podczas opadów w nieogrzewanym pomieszczeniu).
• Czy można zamontować szafkę bez drzwi i zachować bezpieczeństwo? Tak. Przy zastosowaniu systemu CombiLine stopień ochrony wynosi IP30 nawet bez drzwi, co oznacza ochronę przed wnikaniem ciał stałych o średnicy powyżej 2,5 mm (brak ochrony przed wodą).
• Ile maksymalnie modułów można zainstalować? Szafka ma 4 rzędy, każdy mieszczący 12 modułów, co daje łącznie 48 modułów (moduł 18 mm). W przypadku zastosowania aparatury szerszej, liczba modułów odpowiednio się zmniejsza.
