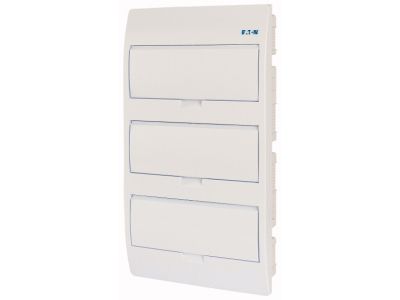

Szafka modułowa p/t, 3x12modułów, drzwi białe, IP40, BC-U-3/36-TW-ECO | 284643 Eaton

Alternatywny kod produktu: BC-U-3/36-TW-ECO

Opis i Kluczowe Cechy

Szafka modułowa podtynkowa BC-U-3/36-TW-ECO to rozdzielnica 3-rzędowa o łącznej pojemności 36 modułów (3×12), przeznaczona do montażu urządzeń łączeniowych i zabezpieczających w instalacjach budynkowych. Stopień ochrony IP40, klasa ochrony II oraz obudowa całkowicie izolowana z tworzywa ABS zapewniają bezpieczną pracę w suchych pomieszczeniach wewnętrznych bez konieczności uziemiania obudowy. Głębokość montażu 70 mm ułatwia instalację w standardowych ścianach. Produkt zgodny z normą wymiarową DIN 43 880.

• 36 modułów (3×12): Wystarczająca pojemność na rozbudowę instalacji – umożliwia montaż różnorodnych aparatów modułowych w jednej rozdzielnicy.
• Stopień ochrony IP40: Ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm oraz bryzgami wody – bezpieczne użytkowanie w typowych warunkach budynkowych.
• Klasa ochrony II (całkowicie izolowana): Brak potrzeby uziemiania obudowy – zwiększa bezpieczeństwo i upraszcza instalację.
• Obudowa z tworzywa ABS: Lekka, wytrzymała mechanicznie i odporna na korozję – długotrwała eksploatacja bez utraty właściwości.
• Wyłamywane przepusty kablowe góra/dół + otwór 46 mm u góry: Elastyczne prowadzenie przewodów i możliwość montażu dodatkowego wyposażenia (np. listew zaciskowych) bez konieczności obróbki mechanicznej.
• Zaciski przewodu neutralnego i ochronnego z zabezpieczeniem IP2X: Bezpieczeństwo podczas prac serwisowych – ogranicza ryzyko przypadkowego dotknięcia części czynnych.

Zgodność z Normami

Rozdzielnica spełnia wymagania norm IEC/EN 62208 (obudowy pustych rozdzielnic) oraz IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe). Wymiary modułów zgodne są z normą DIN 43 880. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Szafka BC-U-3/36-TW-ECO dedykowana jest do podtynkowego montażu w budynkach mieszkalnych, biurowych i użyteczności publicznej. Sprawdza się w roli głównej rozdzielnicy lub podrozdzielnicy dla obwodów odbiorczych.

• Rozdział energii i ochrona obwodów za pomocą wyłączników nadprądowych, różnicowoprądowych i bezpieczników.
• Sterowanie odbiornikami (oświetlenie, gniazda) poprzez styczniki modułowe i przekaźniki.
• Integracja z systemami automatyki budynkowej (sterowanie za pomocą PLC, przekaźników bistabilnych).
• Sygnalizacja i kontrola obwodów (montaż lampki sygnalizacyjnej, przycisków sterowniczych).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szafkę mocuje się na szynie DIN TH35 (zawarta w komplecie) w puszce podtynkowej. Przekroje przewodów należy dobrać do spodziewanego obciążenia. Momenty dokręcania zacisków stosować zgodnie z dokumentacją producenta. Zaleca się pozostawienie zapasu przewodów na ewentualną przyszłą rozbudowę. Przed zamknięciem drzwiczek sprawdzić, czy wszystkie przepusty kablowe są szczelne.

FAQ

• Jaki jest stopień ochrony szafki? IP40 – chroni przed ciałami stałymi >1 mm i bryzgami wody, przeznaczona do montażu wewnątrz budynków.
• Czy szafka jest przystosowana do plombowania? Tak. Górna część posiada plombowany spód, a napęd zamykany jest śrubami – możliwe jest zabezpieczenie przed nieautoryzowanym dostępem.
• Czy w komplecie są etykiety opisowe? Tak. Produkt zawiera etykiety opisowe ułatwiające oznaczenie obwodów.
