Szafka modułowa p/t, 1x12modułów, IP40, BC-U-1/12-ECO | 280354 Eaton

Alternatywny kod produktu: BC-U-1/12-ECO

Opis i Kluczowe Cechy

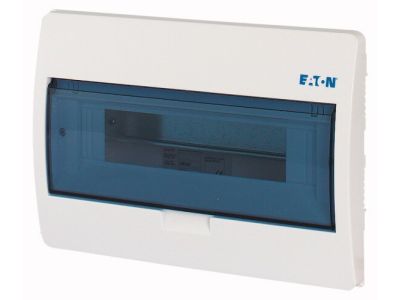

Szafka modułowa podtynkowa BC-U-1/12-ECO (symbol 280354) to obudowa rozdzielnicy wykonana z tworzywa ABS, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Oferuje 12 modułów w jednym rzędzie, stopień ochrony IP40 oraz całkowitą izolację (klasa ochrony 2). Szerokość modułowa zgodna z DIN 43880, głębokość montażu 70 mm. Wyposażona w przezroczystą klapkę z zatrzaskiem i plombowanym zamknięciem, co zapewnia bezpieczeństwo i łatwy dostęp.

• 12 modułów w jednym rzędzie: wystarczająca pojemność dla instalacji w budynkach mieszkalnych i usługowych, umożliwia montaż wyłączników, styczników i innych aparatów.
• Stopień ochrony IP40: ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm i kroplami wody – idealna do podtynkowego montażu w pomieszczeniach suchych.
• Klasa ochrony 2 (całkowicie izolowana): podwyższone bezpieczeństwo użytkowania bez konieczności stosowania dodatkowego uziemienia obudowy.
• Obudowa z tworzywa ABS: wytrzymała mechanicznie, odporna na starzenie i korozję, lekka i łatwa w montażu.
• Przezroczysta klapka uchylna z zatrzaskiem i plombowaniem: umożliwia szybki przegląd aparatów bez otwierania obudowy, a opcja plombowania zabezpiecza przed nieautoryzowanym dostępem.

Zgodność z Normami

Szafka modułowa BC-U-1/12-ECO spełnia wymagania norm IEC/EN 62208 (obudowy do rozdzielnic i sterownic), IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe) oraz normę wymiarową DIN 43 880. Produkt jest zgodny z dyrektywą RoHS, co potwierdza brak substancji szkodliwych.

Zastosowanie

Obudowa przeznaczona jest do instalacji w rozdzielnicach budynkowych, szczególnie w budownictwie mieszkaniowym i małych obiektach komercyjnych. Umożliwia bezpieczne zainstalowanie i zabezpieczenie aparatury modułowej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i przepięciowych w instalacjach domowych.
• Instalacja styczników, przekaźników i sterowników w systemach automatyki budynkowej.
• Tworzenie rozdzielnic piętrowych w budynkach wielorodzinnych – 12 modułów w jednym rzędzie.
• Zastosowanie w małych biurach, sklepach i warsztatach do dystrybucji energii.

Wskazówki Montażowe

Montaż szafki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę należy zamontować w ścianie w przygotowanym otworze, z zachowaniem wymaganej głębokości (70 mm). Szyna DIN (w zestawie) służy do mocowania aparatów modułowych. Przekroje przewodów dobierać do prądów obciążenia zgodnie z normami. Przed uruchomieniem należy sprawdzić poprawność podłączenia zacisków N i PE (IP2X). Drzwiczki klapki zamykać na zatrzask; w razie potrzeby plombować.

FAQ

• Czy szafka ma w zestawie szynę DIN i zaciski? Tak, podstawa z tworzywa zawiera szynę DIN z ocynkowanej blachy oraz zaciski przewodu neutralnego i ochronnego z zabezpieczeniem IP2X.
• Jaki jest stopień ochrony szafki? IP40 – chroni przed wnikaniem ciał stałych ≥1 mm i przed kroplami wody. Nie jest wodoodporna; montaż wyłącznie wewnątrz budynków.
• Czy można plombować drzwiczki? Tak, górna część obudowy wyposażona jest w plombowane zamknięcie śrubowe, a klapka posiada możliwość założenia plomby.
