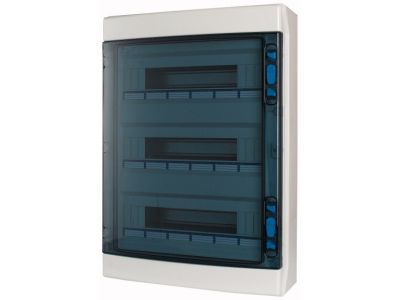

Szafka modułowa n/t, 3x54modułów, IKA-UV, IP65, IKA-3/54-ST-UV | 174195 Eaton

Alternatywny kod produktu: IKA-3/54-ST-UV

Opis i Kluczowe Cechy

Szafka modułowa IKA-3/54-ST-UV (symbol 174195) to trzynastorzędowa (3x54 modułów) obudowa rozdzielnicy natynkowej wykonana z poliwęglanu odpornego na promieniowanie UV. Dzięki stopniowi ochrony IP65 zapewnia skuteczną ochronę przed pyłem i strugami wody, co czyni ją odpowiednim rozwiązaniem do instalacji w pomieszczeniach wilgotnych oraz na zewnątrz. Obudowa przystosowana jest do napięcia AC 1000 V i DC 1500 V, co pozwala na zastosowanie w szerokim zakresie instalacji niskiego napięcia, w tym fotowoltaicznych.

• Stopień ochrony IP65: Odporność na wnikanie pyłu i wody (strugi) – gwarancja bezpiecznej pracy w trudnych warunkach środowiskowych.
• Odporność na promieniowanie UV (PN-EN 62208, DIN EN ISO 4892-2): Obudowa z poliwęglanu nie ulega degradacji pod wpływem słońca – idealna do montażu na elewacjach i w miejscach nasłonecznionych.
• Napięcie znamionowe AC 1000 V / DC 1500 V: Wysoka izolacja umożliwia stosowanie w instalacjach przemysłowych i fotowoltaicznych bez ryzyka przebicia.
• Regulowana wysokość szyny DIN: Szyna DIN z ocynkowanej blachy stalowej może być ustawiona w dwóch pozycjach, co ułatwia dopasowanie do głębokości montażu (70 mm lub 85 mm).
• Drzwi przezroczyste z możliwością zmiany strony otwierania: Umożliwiają kontrolę stanu aparatury bez otwierania, a zmiana zawiasów (bez demontażu górnej części obudowy) zwiększa elastyczność instalacji.

Zgodność z Normami

Obudowa spełnia wymagania normy IEC/EN 62208 (w tym PN-EN 62208) oraz jest dopuszczona do stosowania w rozdzielnicach budynkowych zgodnie z IEC/EN 61439-3 (VDE 0660-600-3). Odporność na promieniowanie UV potwierdzona zgodnie z DIN EN ISO 4892-2. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Szafka IKA-3/54-ST-UV przeznaczona jest do montażu urządzeń przełączających i zabezpieczających w rozdzielnicach głównych i podrozdzielnicach. Sprawdzi się w każdym środowisku wymagającym podwyższonej szczelności i odporności na warunki atmosferyczne.

• Rozdzielnice budynkowe w miejscach wilgotnych (piwnice, pralnie, hale basenowe).
• Instalacje zewnętrzne – przyłączanie oświetlenia, gniazd, systemów fotowoltaicznych (do 1500 V DC).
• Automatyka budynkowa i przemysłowa – sterowanie oświetleniem, wentylacją, napędami.
• Łączenie obok siebie dwóch lub więcej obudów (boczne wytłoczenia umożliwiają montaż elementów łączących).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obudowę mocuje się bezpośrednio do ściany przez otwory montażowe. Aparaty modułowe należy instalować na szynie DIN TH35. Zaciski przewodu neutralnego i ochronnego (IP2X) zabezpieczają przed przypadkowym dotknięciem. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia, a moment dokręcania śrub zacisków – zgodnie z dokumentacją producenta. Drzwi można zablokować za pomocą akcesoriów LOCK-KIT-IKA (opcjonalnie) i dodatkowo zaplombować.

FAQ

• Czy szafka jest odporna na promieniowanie UV? Tak, obudowa wykonana z poliwęglanu spełnia wymagania normy DIN EN ISO 4892-2, co potwierdza jej odporność na działanie promieniowania ultrafioletowego – może być montowana na zewnątrz.
• Jaki stopień ochrony posiada obudowa? Stopień ochrony IP65 (zgodnie z IEC/EN 62208) – całkowita ochrona przed pyłem i ochrona przed strugami wody. Przeznaczona do stosowania w pomieszczeniach wilgotnych i na zewnątrz pod zadaszeniem.
• Czy mogę zmienić stronę otwierania drzwi? Tak, drzwi przezroczyste można łatwo przestawić na prawą lub lewą stronę bez konieczności zdejmowania górnej części obudowy. Zmiana jest możliwa na miejscu instalacji.
