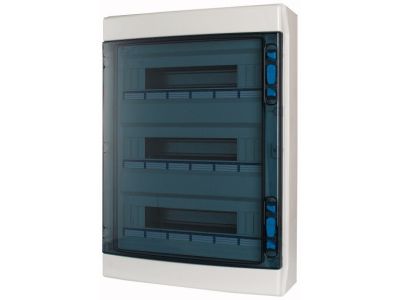

Szafka modułowa n/t, 3x18modułów, IKA- bez szyn, IP65, IKA-3/54-ST-OT | 174211 Eaton

Alternatywny kod produktu: IKA-3/54-OT

Opis i Kluczowe Cechy

Szafka modułowa natynkowa IKA-3/54-ST-OT (symbol 174211) to element rodziny IKA o stopniu ochrony IP65 i klasie ochronności II. Model oferuje przestrzeń na 54 moduły (3x18) i jest dostarczany w wersji bez szyn montażowych – daje to pełną swobodę w doborze i rozmieszczeniu aparatury modułowej. Przeznaczona do instalacji wewnątrz oraz na zewnątrz budynków, w szczególności w warunkach przemysłowych.

• 54 moduły (3x18): Duża pojemność pozwalająca na instalację rozbudowanych układów sterowania, zabezpieczeń i automatyki.
• Stopień ochrony IP65: Pyłoszczelność oraz odporność na strugi wody – szafka sprawdzi się w trudnych warunkach atmosferycznych, na zewnątrz i w zapylonych pomieszczeniach.
• Klasa ochronności II (podwójna izolacja): Eliminuje konieczność uziemiania obudowy, zwiększając bezpieczeństwo użytkowania i upraszczając montaż.
• Wersja bez szyn montażowych: Umożliwia samodzielny montaż szyn TH35 (DIN) oraz dowolne rozplanowanie aparatury zgodnie z indywidualnym projektem.
• Montaż natynkowy: Szybki montaż na ścianie bez konieczności kucia – idealne rozwiązanie w modernizacjach i instalacjach tymczasowych.

Zgodność z Normami

Szafka została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi, co potwierdza deklaracja zgodności CE. Stopień ochrony IP65 oraz klasa ochronności II gwarantują bezpieczną eksploatację w przewidzianych warunkach.

Zastosowanie

Szafka modułowa IKA-3/54-ST-OT znajduje zastosowanie w instalacjach wymagających wysokiej szczelności i odporności na warunki zewnętrzne – zarówno wewnątrz, jak i na zewnątrz budynków.

• Rozdzielnice i sterownice oświetlenia, wentylacji, ogrzewania w obiektach przemysłowych i magazynowych.
• Instalacje zewnętrzne – sterowanie bramami, oświetleniem terenu, pompami.
• Węzły automatyki w budynkach użyteczności publicznej (szkoły, biura, hale sportowe).
• Modernizacja istniejących instalacji – wymiana starych rozdzielnic bez kucia ścian, dzięki montażowi natynkowemu.

Wskazówki Montażowe

Montaż i podłączenie szafki powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szafka przeznaczona do montażu na ścianie za pomocą odpowiednich kołków rozporowych (nie dołączonych). W przypadku samodzielnego montażu szyn TH35 należy stosować szyny zgodne z normą DIN EN 60715. Przekroje przewodów dobierać do prądu obciążenia zgodnie z normą PN-HD 60364. Zaleca się stosowanie dławic i przepustów kablowych o odpowiednim stopniu szczelności, aby zachować IP65.

FAQ

• Czy szafka jest dostarczana z szynami DIN? Nie, szafka IKA-3/54-ST-OT jest w wersji bez szyn montażowych. Szyny TH35 należy zamówić i zamontować osobno, co daje pełną swobodę w rozmieszczeniu aparatury.
• Jaki jest stopień ochrony szafki? Szafka posiada stopień ochrony IP65 – jest pyłoszczelna i odporna na strugi wody. Można ją instalować na zewnątrz budynków, pod warunkiem zastosowania odpowiednich dławic kablowych.
• Czy szafka wymaga uziemienia? Nie, dzięki klasie ochronności II (podwójnej izolacji) nie jest wymagane uziemianie obudowy. Należy jednak pamiętać o uziemieniu wszystkich metalowych części aparatury wewnątrz szafki.
