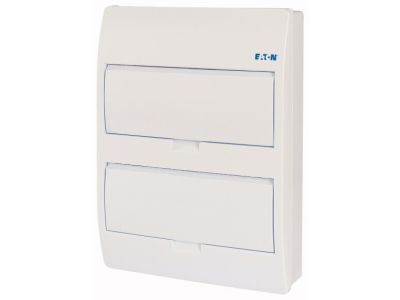

Szafka modułowa n/t, 2x12modułów, drzwi białe, IP40, BC-O-2/24-TW-ECO | 281693 Eaton

Alternatywny kod produktu: BC-O-2/24-TW-ECO

Opis i Kluczowe Cechy

Szafka modułowa natynkowa BC-O-2/24-TW-ECO (symbol 281693) to kompaktowa rozdzielnica w wykonaniu ECO, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Oferuje 2 rzędy po 12 modułów (łącznie 24 moduły), co pozwala na elastyczne rozmieszczenie aparatury w obwodach sterowania i zasilania. Stopień ochrony IP40 zgodny z normą IEC/EN 62208 zapewnia skuteczną ochronę przed wnikaniem ciał stałych o średnicy powyżej 1 mm, a całkowicie izolowana obudowa z tworzywa ABS (klasa ochrony II) podnosi poziom bezpieczeństwa użytkowania.

• 24 moduły (2x12): Dwa rzędy po 12 modułów umożliwiają instalację wielu urządzeń modułowych – styczników, wyłączników, przycisków – w jednej rozdzielnicy, oszczędzając miejsce.
• Stopień ochrony IP40: Chroni wnętrze przed wnikaniem ciał stałych i kurzu, co zapewnia długotrwałą niezawodność w typowych warunkach rozdzielnic budynkowych.
• Klasa ochrony II (całkowicie izolowana): Obudowa z ABS nie wymaga dodatkowego uziemienia – zwiększa bezpieczeństwo instalacji i obsługi.
• Szyna DIN z ocynkowanej blachy stalowej: Trwałe mocowanie aparatury modułowej zgodnie z normą wymiarową DIN 43 880 – szybki i pewny montaż.
• Zaciski przewodu neutralnego i ochronnego IP2X: Zabezpieczone przed przypadkowym dotknięciem, co minimalizuje ryzyko porażenia podczas prac serwisowych.

Zgodność z Normami

Szafka została zaprojektowana i przebadana zgodnie z normami IEC/EN 62208 oraz IEC/EN 61439-3 VDE 0660-600-3, co potwierdza jej dopuszczenie do stosowania w tablicach rozdzielczych budynków. Wymiary modułów i rozmieszczenie szyn DIN są zgodne z normą DIN 43 880. Produkt spełnia wymogi dyrektywy RoHS.

Zastosowanie

Uniwersalna szafka natynkowa BC-O-2/24-TW-ECO sprawdza się w różnorodnych instalacjach elektrycznych budynków mieszkalnych, usługowych i przemysłowych.

• Dystrybucja energii oraz zabezpieczanie obwodów w rozdzielnicach głównych i podrozdzielnicach.
• Montaż styczników, przekaźników i sterowników w układach automatyki budynkowej.
• Instalacja aparatury modułowej – wyłączników nadprądowych, różnicowoprądowych, przycisków i sygnalizatorów.
• Zastosowanie jako skrzynka rozdzielcza w szafach sterowniczych i rozdzielniach przemysłowych do napięcia AC 400 V.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje SEP, po uprzednim odłączeniu napięcia w całej instalacji. Szafka przeznaczona jest do montażu natynkowego na ścianie. Należy używać szyny DIN typu hat (w zestawie) – zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających i odbiorczych dobrać do przewidywanego obciążenia prądowego. Zaciski neutralne i ochronne dokręcać momentem podanym w instrukcji. Przed rozpoczęciem jakichkolwiek prac upewnić się, że instalacja jest wyłączona spod napięcia.

FAQ

• Jaki stopień ochrony ma ta szafka? Szafka posiada stopień ochrony IP40 zgodnie z IEC/EN 62208 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporna na wodę.
• Czy obudowa wymaga uziemienia? Nie – szafka spełnia wymogi klasy ochrony II (pełna izolacja), dlatego nie wymaga podłączania przewodu ochronnego do obudowy.
• Ile modułów można zainstalować w szafce? Szafka posiada 2 rzędy po 12 modułów (łącznie 24 moduły) – umożliwia montaż standardowych urządzeń modułowych o szerokości 17,5 mm.
