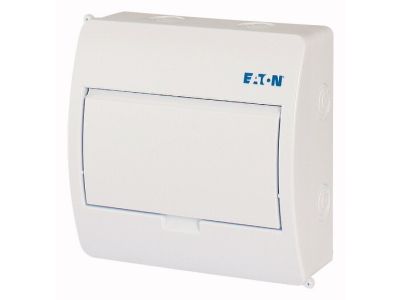

Szafka modułowa n/t, 1x8modułów, drzwi białe, IP40, BC-O-1/8-TW-ECO | 281690 Eaton

Alternatywny kod produktu: BC-O-1/8-TW-ECO

Opis i Kluczowe Cechy

Szafka modułowa natynkowa BC-O-1/8-TW-ECO (symbol 281690) to kompaktowa, 1-rzędowa obudowa rozdzielcza o szerokości 8 modułów, przeznaczona do montażu aparatury modułowej w instalacjach budynkowych. Dzięki stopniowi ochrony IP40 i całkowicie izolowanej konstrukcji (klasa ochrony 2) zapewnia bezpieczną eksploatację w suchych pomieszczeniach wewnętrznych. Obudowa wykonana z ABS łączy lekkość z trwałością, a głębokość montażu 70 mm ułatwia prowadzenie przewodów.

• IP40: Ochrona przed wnikaniem ciał stałych o średnicy ≥1 mm oraz kropli wody – bezpieczne użytkowanie w standardowych warunkach wnętrzowych.
• 8 modułów, 1 rząd: Mieści do 8 sztuk aparatów modułowych (np. wyłączników nadprądowych, styczników) – oszczędność miejsca na ścianie.
• Klasa ochrony 2 (podwójna izolacja): Całkowita izolacja elektryczna obudowy – nie wymaga dodatkowego uziemienia, co skraca czas montażu.
• Obudowa ABS: Wytrzymała mechanicznie i odporna na starzenie – długa żywotność w trudnych warunkach budowlanych.
• Szyna DIN z ocynkowanej blachy stalowej: Stabilne mocowanie aparatów zgodnie z normą DIN 43 880 – szybki i pewny montaż.
• Zaciski N i PE IP2X z osłoną dotykową: Zabezpieczenie przed przypadkowym dotknięciem przewodów neutralnych i ochronnych – podnosi bezpieczeństwo obsługi.
• Wyłamywane otwory kablowe (góra/dół) oraz otwór na urządzenia 46 mm: Elastyczne wprowadzanie przewodów i łatwa integracja z szafą rozdzielczą.
• Biała klapka uchylna z zatrzaskiem w pozycji otwartej i plombowanym spodem: Wygodny dostęp do aparatury przy jednoczesnej możliwości zabezpieczenia przed nieautoryzowaną ingerencją.

Zgodność z Normami

Szafka spełnia wymagania normy IEC/EN 62208 (obudowy pustaków do rozdzielnic) oraz IEC/EN 61439-3 VDE 0660-600-3 (tablice rozdzielcze budynków). Wymiary zgodne z normą DIN 43 880. Produkt oznaczony znakiem CE i zgodny z dyrektywą RoHS.

Zastosowanie

Kompaktowa szafka natynkowa przeznaczona jest do montażu w instalacjach elektrycznych budynków mieszkalnych, biurowych i usługowych. Sprawdza się wszędzie tam, gdzie wymagana jest estetyczna i bezpieczna rozdzielnica o ograniczonej liczbie modułów.

• Podstawowa rozdzielnica w mieszkaniach i domach jednorodzinnych – do zabezpieczenia obwodów oświetleniowych i gniazd wtyczkowych.
• Sterowanie i zabezpieczenie małych odbiorników (np. piecyków, pomp, wentylacji) w kotłowniach lub pomieszczeniach technicznych.
• Tworzenie podrozdzielnic w biurach i punktach usługowych – łatwy dostęp z poziomu natynku.
• Montaż w systemach automatyki budynkowej (sterowanie roletami, oświetleniem, ogrzewaniem) przy ograniczonej liczbie modułów.

Wskazówki Montażowe

Montaż i podłączenie szafki może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP w zakresie eksploatacji urządzeń elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Obudowę mocuje się do ściany za pomocą kołków rozporowych (otwory montażowe w podstawie). Szynę DIN należy używać do mocowania aparatów modułowych. Przekroje przewodów dobierać zgodnie z obowiązującymi normami do prądu obciążenia. Zaciski N i PE dokręcać momentem zgodnym z dokumentacją producenta (nie przekraczać 2 Nm). Po zakończeniu montażu sprawdzić ciągłość przewodu ochronnego.

FAQ

• Jaki stopień ochrony ma szafka? IP40 – chroni przed ciałami stałymi o średnicy powyżej 1 mm oraz kroplami wody. Nadaje się do suchych pomieszczeń wewnętrznych (np. korytarze, kotłownie, biura).
• Czy obudowa wymaga uziemienia? Nie, szafka posiada klasę ochrony 2 (podwójna izolacja) i nie wymaga podłączenia przewodu ochronnego. Jednak przewody wewnątrz (N i PE) muszą być podłączone do odpowiednich listew.
• Jakie aparaty można zamontować w szafce? Standardowe aparaty modułowe o szerokości 17,5 mm (1 moduł) – wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski, przełączniki, listwy zaciskowe itp. Maksymalnie 8 modułów w jednym rzędzie.
