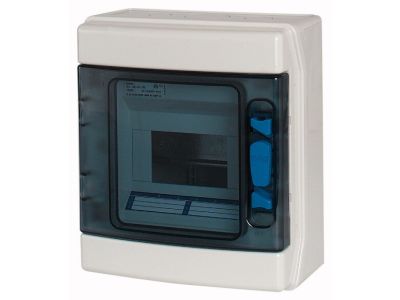

Szafka modułowa n/t, 1x6modułów, IKA- UV, IP65, IKA-1/6-ST-UV | 174188 Eaton

Opis i Kluczowe Cechy

Szafka modułowa natynkowa EATON z serii IKA o oznaczeniu IKA-1/6-ST-UV to zaawansowane rozwiązanie dedykowane dla wymagających instalacji elektroenergetycznych. Produkt charakteryzuje się stopniem ochrony IP65, co oznacza pełną pyłoszczelność oraz wysoką odporność na strumienie wody, umożliwiając montaż w trudnych warunkach środowiskowych. Wykonanie w wersji przemysłowej z materiałów odpornych na promieniowanie UV sprawia, że obudowa nie ulega degradacji pod wpływem światła słonecznego, co jest kluczowe przy montażu zewnętrznym. Szafka posiada drugą klasę ochronności, zapewniając najwyższy poziom bezpieczeństwa poprzez izolację wzmocnioną. Wewnątrz znajduje się miejsce na 6 modułów aparatury, co pozwala na montaż wyłączników nadprądowych, różnicowoprądowych czy ograniczników przepięć w układzie jednorzędowym.

Zgodność z Normami

• Zgodność z normą IEC/EN 62208 dotyczącą pustych obudów do rozdzielnic i sterownic niskonapięciowych.
• Stopień ochrony IP65 zgodnie z normą PN-EN 60529, gwarantujący ochronę przed pyłem i wodą.
• Klasa ochronności II zapewniająca bezpieczeństwo użytkowania bez konieczności uziemiania samej obudowy.
• Odporność na promieniowanie UV potwierdzona testami starzeniowymi, co pozwala na bezpieczną eksploatację na zewnątrz budynków.

Zastosowanie

Dzięki swojej unikalnej konstrukcji, szafka IKA-1/6-ST-UV znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest idealnym wyborem dla instalacji fotowoltaicznych (PV) jako obudowa dla zabezpieczeń strony DC i AC montowana na zewnątrz budynków. Sprawdza się również w halach produkcyjnych, myjniach samochodowych oraz w systemach automatyki budynkowej, gdzie występuje podwyższona wilgotność i zapylenie. Wytrzymała obudowa skutecznie chroni aparaturę przed uszkodzeniami mechanicznymi i niekorzystnym wpływem czynników atmosferycznych.

Wskazówki Montażowe

Montaż natynkowy szafki powinien być przeprowadzony na płaskiej powierzchni przy użyciu dedykowanych punktów montażowych, co gwarantuje zachowanie deklarowanego stopnia szczelności IP65. Podczas wprowadzania przewodów należy stosować odpowiednie dławnice kablowe o stopniu ochrony nie niższym niż obudowa. Szyna DIN (TS-35) zamontowana fabrycznie wewnątrz pozwala na szybki i stabilny montaż aparatury modułowej. Należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych oraz dokręcenie zacisków aparatury zgodnie z momentem obrotowym zalecanym przez producenta komponentów.

FAQ

• Czy szafka może być montowana bezpośrednio na zewnątrz? Tak, wersja ST-UV została zaprojektowana specjalnie do pracy w warunkach zewnętrznych i posiada pełną odporność na promieniowanie UV.
• Jaka jest maksymalna pojemność szafki? Szafka mieści 1 rząd aparatury o łącznej szerokości 6 modułów (standard 18mm na moduł).
• Czy produkt jest odporny na trudne warunki przemysłowe? Tak, stopień ochrony IP65 oraz wykonanie z wysokiej jakości tworzywa zapewniają ochronę w środowiskach o dużym zapyleniu i wilgotności.
