Szafka modułowa n/t, 1x18modułów, drzwi białe, IP40, BC-O-1/18-TW-ECO | 281692 Eaton

Alternatywny kod produktu: BC-O-1/18-TW-ECO

Opis i Kluczowe Cechy

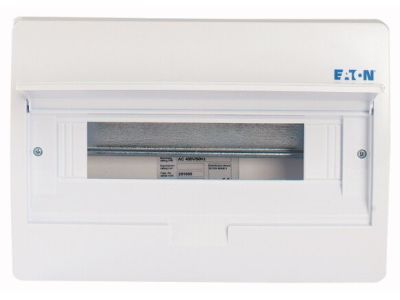

Szafka modułowa natynkowa BC-O-1/18-TW-ECO (symbol 281692) to kompaktowa, 1-rzędowa rozdzielnica na 18 modułów, przeznaczona do montażu urządzeń łączeniowych i zabezpieczających. Dzięki stopniowi ochrony IP40 oraz całkowicie izolowanej obudowie z tworzywa ABS (klasa ochrony 2) gwarantuje bezpieczną pracę w suchych pomieszczeniach wewnętrznych. Szerokość modułu zgodna z normą DIN 43 880, głębokość montażu 70 mm. Obudowa w kolorze białym RAL9003 wyposażona w białą klapkę uchylną z zatrzaskiem w pozycji otwartej.

• Stopień ochrony IP40: Skuteczna ochrona przed wnikaniem ciał stałych o średnicy powyżej 1 mm, odpowiednia do wnętrz rozdzielnic budynkowych.
• Klasa ochrony 2 (całkowicie izolowana): Zapewnia bezpieczeństwo użytkowania bez konieczności stosowania przewodu ochronnego – obudowa z tworzywa ABS jest samogasnąca i nieprzewodząca.
• Szyna DIN z ocynkowanej blachy stalowej: Umożliwia szybki i stabilny montaż aparatury modułowej (wyłączników, styczników, przycisków itp.) zgodnie z normą DIN 43 880.
• Zaciski przewodu neutralnego i ochronnego IP2X: Zintegrowane zaciski z zabezpieczeniem przed dotykiem (stopień ochrony IP2X) ułatwiają poprawną dystrybucję przewodów N i PE.
• Wyłamywane otwory kablowe oraz otwór górny 46 mm: Elastyczne możliwości wprowadzania kabli – otwory metryczne u góry i dołu ułatwiają dopasowanie do istniejącej instalacji.

Zgodność z Normami

Szafka spełnia wymagania norm IEC/EN 62208 (wymagania ogólne dla obudów), IEC/EN 61439-3 VDE 0660-600-3 (rozdzielnice budynkowe) oraz normy wymiarowej DIN 43 880. Posiada certyfikat zgodności z dyrektywą RoHS. Produkt dopuszczony do stosowania w tablicach rozdzielczych budynków.

Zastosowanie

Kompaktowa szafka natynkowa BC-O-1/18-TW-ECO znajduje zastosowanie w budynkach mieszkalnych, biurowych i usługowych jako rozdzielnica główna lub podrozdzielnica. Przeznaczona do montażu aparatury modułowej i zabezpieczającej.

• Tworzenie tablic rozdzielczych w nowych instalacjach elektrycznych budynków.
• Modernizacja istniejących rozdzielnic – wymiana starych obudów na szczelniejsze, izolowane.
• Instalacje sterowania i automatyki budynkowej (oświetlenie, ogrzewanie, rolety).
• Lokalne rozdzielnice w warsztatach, garażach, pomieszczeniach technicznych.

Wskazówki Montażowe

Montaż i podłączenie szafki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Szafka przeznaczona do montażu natynkowego na ścianie. Aparaturę modułową należy montować na szynie DIN TH35 (Hat). Przekroje przewodów dobierać zgodnie z obciążalnością prądową i wymaganiami projektu. Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Przed pierwszym załączeniem sprawdzić poprawność połączeń oraz stan izolacji.

FAQ

• Jaki jest stopień ochrony szafki? Szafka posiada stopień ochrony IP40 – chroni przed wnikaniem ciał stałych o średnicy powyżej 1 mm, nie jest odporna na wodę. Przeznaczona do montażu wewnątrz budynków w suchych pomieszczeniach.
• Czy szafka jest całkowicie izolowana? Tak, obudowa wykonana jest z tworzywa ABS i spełnia wymagania klasy ochrony 2, co oznacza brak potrzeby stosowania przewodu ochronnego. Należy jednak pamiętać o poprawnym podłączeniu zacisków neutralnych i ochronnych.
• Czy można plombować drzwi szafki? Tak, górna część obudowy wyposażona jest w plombowany spód – umożliwia to zabezpieczenie przed nieuprawnionym dostępem do wnętrza rozdzielnicy.
