Szafka modułowa n/t, 1x12modułów, IP40, BC-O-1/12-ECO | 280347 Eaton

Alternatywny kod produktu: BC-O-1/12-ECO

Opis i Kluczowe Cechy

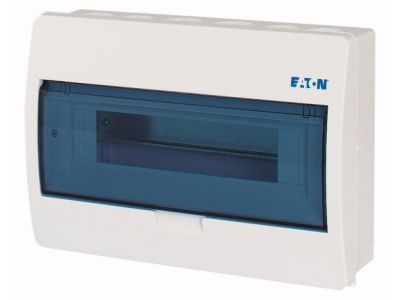

Szafka modułowa natynkowa BC-O-1/12-ECO (nr kat. 280347) to kompaktowa rozdzielnica o szerokości 12 modułów w jednym rzędzie, zaprojektowana do montażu urządzeń łączeniowych i zabezpieczających. Dzięki stopniowi ochrony IP40 oraz wykonaniu w pełni izolowanym (klasa ochronności II) zapewnia bezpieczną pracę w suchych pomieszczeniach wewnętrznych. Obudowa z ABS i przezroczysta klapka uchylna ułatwiają kontrolę i obsługę instalacji.

• Stopień ochrony IP40: chroni przed wnikaniem ciał stałych >1 mm oraz bryzgami wody – odpowiednia do rozdzielnic w budynkach mieszkalnych i biurowych.
• 12 modułów, 1 rząd: umożliwia czytelne rozmieszczenie aparatury modułowej, oszczędzając miejsce w instalacji natynkowej.
• Klasa ochronności II (całkowicie izolowana): nie wymaga dodatkowego uziemiania obudowy – zwiększa bezpieczeństwo i upraszcza montaż.
• Obudowa z ABS z przezroczystą klapką: wytrzymała mechanicznie, a przezroczysty front pozwala na szybki odczyt stanu zabezpieczeń bez otwierania.
• Wyłamywane otwory kablowe u góry i dołu + otwór na urządzenia 46 mm: ułatwiają elastyczne prowadzenie przewodów i montaż aparatury natynkowej.

Zgodność z Normami

Szafka spełnia wymagania normy IEC/EN 62208 (obudowy puste do rozdzielnic) oraz IEC/EN 61439-3 (VDE 0660-600-3) dla rozdzielnic budynkowych. Wymiary modułów zgodne z normą DIN 43 880. Produkt jest zgodny z dyrektywą RoHS.

Zastosowanie

Rozdzielnica BC-O-1/12-ECO przeznaczona jest do instalacji natynkowych w budownictwie mieszkaniowym, biurowym i lekkim przemyśle. Służy do montażu aparatury modułowej, takiej jak wyłączniki nadprądowe, różnicowoprądowe, styczniki, przyciski i przełączniki.

• Główna rozdzielnica w mieszkaniu lub domu jednorodzinnym – zabezpieczenie obwodów odbiorczych.
• Podrozdzielnica w biurach, sklepach i małych obiektach usługowych – rozdzielanie energii do poszczególnych stref.
• Instalacje natynkowe w pomieszczeniach suchych (kotłownie, warsztaty, pomieszczenia gospodarcze).
• Systemy automatyki budynkowej – montaż sterowników, styczników i przekaźników modułowych.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Szafkę mocować do ściany za pomocą dostarczonych elementów (otwory montażowe w podstawie). Wewnątrz znajduje się szyna DIN z ocynkowanej blachy stalowej – aparaturę mocować zgodnie z dokumentacją producenta. Przekrój przewodów dobierać do prądu obciążenia; zaciski N i PE posiadają osłony IP2X. Po zamknięciu klapki możliwe jest plombowanie spodu oraz zamknięcie śrubowe (napęd wyłącznie z zamknięciami śrubowymi).

FAQ

• Czy szafka nadaje się do montażu w łazience lub na zewnątrz? Stopień ochrony IP40 nie gwarantuje odporności na bezpośrednie zalanie ani stałą wilgoć. Przeznaczona do suchych pomieszczeń wewnętrznych. Do wilgotnych pomieszczeń należy wybrać obudowę o wyższym IP (np. IP65).
• Jakie urządzenia można zamontować w tej szafce? Szafka przystosowana do aparatury modułowej o szerokości 18 mm (1 moduł). Maksymalnie 12 modułów w jednym rzędzie. Mogą to być wyłączniki nadprądowe, RCD, styczniki, przyciski, przełączniki, sterowniki itp., pod warunkiem mieszczących się w głębokości montażu 70 mm.
• Czy obudowa jest w pełni izolowana? Czy trzeba ją uziemiać? Tak, klasa ochronności II oznacza całkowitą izolację – nie jest wymagane uziemianie obudowy. Należy jednak podłączyć przewód ochronny do zacisku PE wewnątrz szafki.
