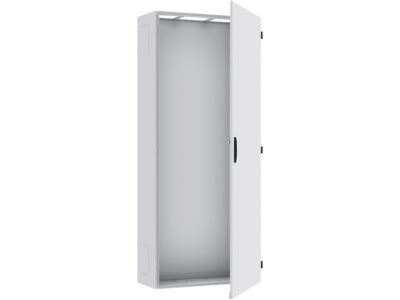

Szafa stojąca TwinLine-W I klasa izolacji IP55 (WxSxG) 1850x800x350mm, TwinLine, TW312G | 2CPX010167R9999 ABB

Alternatywny kod produktu: 2CPX010167R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-W (symbol 2CPX010167R9999) o wymiarach 1850x800x350 mm to obudowa o klasie izolacji I i stopniu ochrony IP55, przeznaczona do instalacji wewnętrznych. Wyposażona w standardowe zestaw montażu ściennego (w zestawie), co ułatwia montaż w różnych konfiguracjach. Perforacje boczne (2 na ściankę) oraz otwory u góry i na dolnej płycie (co 250 mm szerokości) umożliwiają elastyczne wprowadzanie kabli i przewodów za pomocą dedykowanych przepustów TZ. Obudowa charakteryzuje się wysoką wytrzymałością mechaniczną IK08 (IK07 w okolicach perforacji) i może być rozbudowywana systemowo z zachowaniem stopnia ochrony IP30 (bez drzwi).

• Klasa I izolacji: Zapewnia ochronę przeciwporażeniową poprzez uziemienie, co zwiększa bezpieczeństwo eksploatacji instalacji elektrycznych.
• Stopień ochrony IP55: Odporność na pył i strumienie wody z dowolnego kierunku – idealna do zastosowań w trudnych warunkach środowiskowych.
• Perforacje boczne i dolne: Umożliwiają elastyczne wprowadzanie kabli i przewodów, z możliwością montażu dodatkowych przepustów TZ w standardowych odstępach co 250 mm.
• Zestaw montażu ściennego w zestawie: Ułatwia szybki i stabilny montaż na ścianie bez konieczności dodatkowych zakupów.
• Wytrzymałość mechaniczna IK08: Ochrona przed uderzeniami mechanicznymi o energii do 5 J, gwarantująca długotrwałą eksploatację nawet w przemysłowych warunkach.

Zgodność z Normami

Szafa TwinLine-W spełnia wymagania norm europejskich dla obudów elektrycznych, w tym dyrektyw niskonapięciowych i kompatybilności elektromagnetycznej. Posiada klasę izolacji I zgodną z IEC 61439 oraz stopień ochrony IP55 potwierdzony badaniami. Produkt posiada deklarację zgodności CE.

Zastosowanie

Szafa stojąca TwinLine-W to wszechstronne rozwiązanie do montażu aparatury elektrycznej i elektronicznej w instalacjach przemysłowych, budynkach użyteczności publicznej oraz obiektach komercyjnych.

• Instalacje przemysłowe – szafy sterownicze, rozdzielnice mocy, centra danych.
• Budynki użyteczności publicznej – rozdzielnie budynkowe, systemy wentylacji, sterowania budynkiem.
• Obiekty komercyjne – sklepy wielkopowierzchniowe, biurowce, centra handlowe.
• Wymagające środowiska zewnętrzne – hale produkcyjne, warsztaty, stacje ładowania pojazdów elektrycznych.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Miejsce montażu musi spełniać warunki określone w dokumentacji, z uwzględnieniem obciążenia cieplnego i wentylacji. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Szafę należy zamocować stabilnie do podłoża (ściany lub podłogi) z wykorzystaniem zestawu montażowego w zestawie. Perforacje boczne i otwory u góry/dolnej płyty służą do wprowadzania kabli – po wybiciu otworów należy zastosować dedykowane przepusty TZ, dokręcając je odpowiednim momentem (zgodnie z dokumentacją). Cokół (dodatkowo domawiany) zwiększa stopień ochrony IP i estetykę instalacji. Zachować minimalne odstępy wentylacyjne zalecane w dokumentacji.

FAQ

• Czy szafa TwinLine-W może być montowana w pionie? Tak, dzięki perforacjom bocznym i dedykowanemu zestawowi do łączenia obudów (np. TZ609 dla klasy I izolacji), możliwe jest łączenie szaf w układzie pionowym lub poziomym.
• Jaki jest zakres temperatur pracy szafy? Dane techniczne nie określają zakresu temperatur pracy. Zaleca się montaż w środowiskach suchych i o umiarkowanej temperaturze – sprawdź dokumentację produktu.
• Czy szafa jest dostarczana z cokołem? Cokół nie jest w zestawie i jest dodatkowo domawiany. Zwiększa on stopień ochrony IP i poprawia estetykę instalacji.
