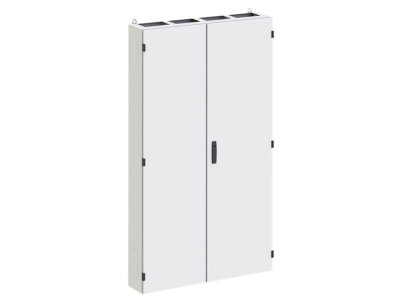

Szafa stojąca TwinLine-W I klasa izolacji IP55 (WxSxG) 1850x1300x350mm, TwinLine, TW512G | 2CPX010169R9999 ABB

Alternatywny kod produktu: 2CPX010169R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-W (symbol 2CPX010169R9999) o klasie izolacji I i stopniu ochrony IP55 o wymiarach 1850x1300x350 mm to solidna obudowa przeznaczona do zastosowań wewnątrz pomieszczeń. Wyposażona w zestaw montażu ściennego w standardzie, co ułatwia instalację. Perforowana konstrukcja boczna i dolna zapewnia elastyczność w prowadzeniu okablowania oraz możliwość rozbudowy systemu. Wysoka wytrzymałość mechaniczna IK08 gwarantuje odporność na uderzenia i uszkodzenia mechaniczne.

• Stopień ochrony IP55: Zapewnia odporność na pył i strumienie wody z dowolnego kierunku – idealna do pomieszczeń wilgotnych lub narażonych na zachlapanie.
• Klasa izolacji I: Uziemienie ochronne chroni przed porażeniem prądem w przypadku uszkodzenia izolacji wewnętrznej.
• Wymiary 1850x1300x350 mm: Duża pojemność na aparaturę modułową, rozdzielnice lub systemy sterowania.
• Perforowana konstrukcja boczna i dolna: Umożliwia łatwe wprowadzanie kabli poprzez wybicie otworów montażowych oraz montaż systemów wentylacyjnych lub akcesoriów.
• Wytrzymałość mechaniczna IK08: Odporność na uderzenia mechaniczne klasy IK08 zapewnia długą żywotność nawet w trudnych warunkach środowiskowych.

Zgodność z Normami

Szafa TwinLine-W spełnia wymagania dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi ochrony przeciwporażeniowej (klasa izolacji I), stopni ochrony IP (IP55) oraz odporności mechanicznej (IK08). Zgodna z normami VDE i IEC dla instalacji elektrycznych.

Zastosowanie

Szafa stojąca TwinLine-W to wszechstronne rozwiązanie do montażu aparatury elektrycznej, rozdzielnic, systemów sterowania oraz innych komponentów w instalacjach przemysłowych i budynkowych.

• Montaż rozdzielnic niskiego napięcia w halach produkcyjnych i warsztatach.
• Zabudowa systemów automatyki przemysłowej (PLC, falowniki, styczniki).
• Instalacje w pomieszczeniach wilgotnych (np. baseny, hale basenowe, laboratoria) dzięki klasie ochrony IP55.
• Konfiguracje rozbudowywane pionowo lub poziomo poprzez systemy łączące (zestaw TZ609/TZ626) i przepusty kablowe.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac upewnij się, że miejsce montażu jest odpowiednio przygotowane – podłoże stabilne, wolne od nierówności. Szafę należy posadowić na stabilnym podłożu lub zamówić dodatkowy cokół (nie wchodzi w zakres standardowej dostawy). Po ustawieniu szafy, należy ją odpowiednio zakotwić do podłoża dla zapewnienia stabilności. Perforacje boczne i dolne umożliwiają prowadzenie okablowania – po wybiciu otworów należy zastosować odpowiednie przepusty kablowe (np. TZ) i zabezpieczyć je przed uszkodzeniem. W przypadku montażu systemów CombiLine pamiętaj, że klasa ochrony IP30 obowiązuje tylko przy pełnym wyposażeniu szafy.

FAQ

• Czy szafa TwinLine-W nadaje się do montażu na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniami wody, ale nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (deszcz, mróz, promieniowanie UV). Do zastosowań zewnętrznych zaleca się dodatkową obudowę ochronną lub szafę o wyższym stopniu ochrony.
• Jakie są możliwości rozbudowy szafy? Szafa TwinLine-W może być rozbudowywana pionowo lub poziomo poprzez zestawy łączące (TZ609 dla klasy izolacji I, TZ626 dla klasy II) oraz system CombiLine. Perforowana konstrukcja ułatwia montaż dodatkowych elementów.
• Czy w szafie można stosować system CombiLine? Tak, szafa TwinLine-W jest kompatybilna z systemem CombiLine, który zapewnia stopień ochrony IP30 nawet przy konfiguracjach bez drzwi. Umożliwia to elastyczne zabudowanie aparatury modułowej.
