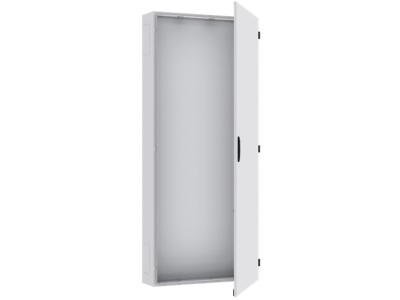

Szafa stojąca TwinLine-G 850x1850x225mm (WxSxG), I kl. Izolacji, IP55, TwinLine, TG312G | 2CPX010032R9999 ABB

Alternatywny kod produktu: 2CPX010032R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G o wymiarach 850x1850x225 mm (szer. x wys. x głęb.) to obudowa przemysłowa zaprojektowana dla aplikacji wewnętrznych. Stopień ochrony IP55 gwarantuje ochronę przed kurzem i strumieniem wody z dowolnej strony, a klasa izolacji I zapewnia bezpieczeństwo elektryczne. W zestawie znajduje się zestaw do montażu ściennego, co pozwala na elastyczne stosowanie zarówno w układzie wolnostojącym, jak i przyściennym. Perforacje boczne i u góry/dole ułatwiają wentylację i wprowadzanie kabli, a system CombiLine umożliwia integrację z innymi elementami rodziny TwinLine przy zachowaniu IP30.

• Wymiary 850x1850x225 mm: Przestronna konstrukcja o szerokości 850 mm i głębokości 225 mm, umożliwiająca montaż aparatury o znacznych gabarytach.
• Stopień ochrony IP55: Odporność na pył i strumień wody z dowolnej strony – zalecane do zastosowań w halach produkcyjnych, warsztatach i pomieszczeniach technicznych.
• Klasa izolacji I: Zapewnia ochronę przeciwporażeniową poprzez uziemienie – zgodna z normami bezpieczeństwa dla aparatury elektrycznej.
• Perforacje wentylacyjne i przepustowe: Boczne otwory wentylacyjne (2 na ściankę) oraz otwory na górze i dole ułatwiają cyrkulację powietrza i wprowadzanie kabli bez naruszania szczelności.
• System CombiLine: Możliwość łączenia z innymi elementami rodziny TwinLine (np. innymi szafami lub osłonami) przy zachowaniu IP30 – elastyczna rozbudowa instalacji.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących aparatury elektrycznej, w tym normy dotyczące stopni ochrony IP, klas izolacji oraz odporności mechanicznej IK. Posiada oznaczenie CE i jest zgodna z dyrektywami niskonapięciowymi UE.

Zastosowanie

Szafa stojąca TwinLine-G przeznaczona jest do instalacji elektrycznych i automatyki przemysłowej wymagających wysokiego stopnia ochrony i elastyczności montażowej.

• Montaż rozdzielnic przemysłowych z aparaturą o dużych gabarytach w halach produkcyjnych.
• Instalacje automatyki budynkowej i systemów sterowania w obiektach komercyjnych.
• Szafy serwerowe i telekomunikacyjne z zachowaniem IP55 i wentylacją.
• Zastosowania w środowiskach o podwyższonej wilgotności lub narażonych na pył (np. warsztaty, magazyny).

Wskazówki Montażowe

Montaż szafy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu zasilania w strefie roboczej. Szafę należy ustawić na stabilnej powierzchni lub zamocować do podłogi za pomocą zestawu montażowego (dostępnego w zestawie). Perforacje boczne ułatwiają wentylację, jednak w pomieszczeniach o wysokiej wilgotności zaleca się dodatkowe zabezpieczenia przed kondensacją. Wprowadzanie kabli należy przeprowadzać przez odpowiednie otwory przepustowe, a po montażu aparatury upewnić się o szczelności szafy. W przypadku stosowania systemu CombiLine, łączenie elementów powinno odbywać się zgodnie z instrukcją producenta.

FAQ

• Jakie dodatkowe akcesoria są potrzebne do pełnej funkcjonalności szafy? W zestawie dostarczany jest zestaw do montażu ściennego. Cokół do montażu wolnostojącego należy dokupić osobno.
• Czy szafę można stosować na zewnątrz? Stopień ochrony IP55 zapewnia ochronę przed pyłem i strumieniem wody, jednak nie jest przeznaczona do bezpośredniego narażenia na deszcz lub długotrwałe działanie czynników atmosferycznych. Przeznaczona wyłącznie do wnętrz.
• Jakie są możliwości rozbudowy szafy o kolejne elementy? Szafa jest kompatybilna z systemem CombiLine, co pozwala na łączenie z innymi szafami lub osłonami z rodziny TwinLine (np. poprzez zestaw TZ609 lub TZ626). Zachowuje wówczas stopień ochrony IP30.
