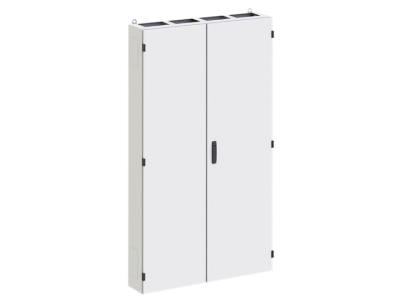

Szafa stojąca TwinLine-G 1300x1850x225mm (WxSxG), I kl. Izolacji, IP55, TwinLine, TG512G | 2CPX010034R9999 ABB

Alternatywny kod produktu: 2CPX010034R9999

Opis i Kluczowe Cechy

Szafa stojąca TwinLine-G o wymiarach 1300x1850x225mm (szerokość x wysokość x głębokość) to modułowa obudowa systemowa klasy I izolacji, wyposażona w stopień ochrony IP55. Charakteryzuje się wysoką odpornością mechaniczną IK08 (IK07 w okolicach perforacji) i bogatą perforacją boczną oraz dolną, ułatwiającą montaż przewodów i dodatkowych akcesoriów. W zestawie dostarczany jest zestaw do montażu ściennego, co zwiększa elastyczność instalacji.

• Wymiary 1300x1850x225mm: Duża pojemność na aparaturę modułową i osprzęt, zapewniająca swobodę projektowania rozdzielnic.
• I klasa izolacji: Gwarantuje bezpieczeństwo użytkowania – obudowa chroni przed dotykiem części czynnych.
• Stopień ochrony IP55: Odporność na pyły i strumień wody z dowolnej strony – idealna do zastosowań zewnętrznych i wymagających środowisk.
• Odporność mechaniczna IK08 (IK07 przy perforacjach): Wysoka wytrzymałość na uderzenia i uszkodzenia mechaniczne w trakcie eksploatacji.
• Perforacje boczne i dolne: Ułatwiają wprowadzanie przewodów, montaż dodatkowych elementów i wentylację wnętrza szafy.
• Zestaw do montażu ściennego w zestawie: Możliwość instalacji naściennej lub wolnostojącej w zależności od potrzeb aplikacyjnych.

Zgodność z Normami

Szafa spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych i obudów rozdzielczych (m.in. PN-EN 62208, PN-EN 61439-1, PN-EN 60529). Posiada deklarację zgodności CE oraz jest zgodna z wymaganiami dotyczącymi klasy izolacji I i stopnia ochrony IP55.

Zastosowanie

Szafa stojąca TwinLine-G dedykowana jest do zastosowań w rozdzielnicach elektrycznych, sterowniczych i automatyki przemysłowej, zarówno wewnętrznych, jak i zewnętrznych. Wysoka klasa ochronności i wytrzymałość mechaniczna sprawiają, że sprawdza się w trudnych warunkach środowiskowych.

• Montaż aparatury modułowej i osprzętu w rozdzielnicach przemysłowych.
• Instalacje zewnętrzne wymagające wysokiego stopnia ochrony IP55 przed warunkami atmosferycznymi.
• Szafy sterownicze w maszynach i liniach produkcyjnych.
• Systemy automatyki budynkowej i energetyki rozproszonej.
• Obudowy dla zasilaczy, przemienników częstotliwości i innych urządzeń mocy.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Szafę należy zamontować na stabilnym podłożu – w zestawie dostępny jest zestaw do montażu ściennego, cokół dostępny jest opcjonalnie. Perforacje boczne i dolne umożliwiają wprowadzenie przewodów poprzez przepusty TZ (dostępne oddzielnie). Po montażu aparatury i okablowania należy upewnić się, że drzwi zamykają się szczelnie, zachowując stopień ochrony IP55. Podczas montażu aparatury należy stosować się do dokumentacji producenta oraz zachować odpowiednie odstępy izolacyjne.

FAQ

• Czy szafa TwinLine-G nadaje się do montażu zewnętrznego? Tak, stopień ochrony IP55 zapewnia odpowiednią ochronę przed pyłami i wodą, co czyni ją odpowiednią do zastosowań zewnętrznych, pod warunkiem prawidłowego montażu i konserwacji.
• Jaki jest zakres temperatur pracy szafy? Dokładne parametry temperaturowe nie zostały podane w danych produktu. W typowych aplikacjach zalecana temperatura otoczenia mieści się w zakresie od -5°C do +40°C.
• Czy szafa może być montowana w pionie z innymi modelami z rodziny TwinLine? Tak, po wybiciu perforacji bocznych możliwe jest łączenie szaf w zestawy modułowe przy użyciu dedykowanych zestawów TZ609 (I kl. izolacji) lub TZ626 (II kl. izolacji).
