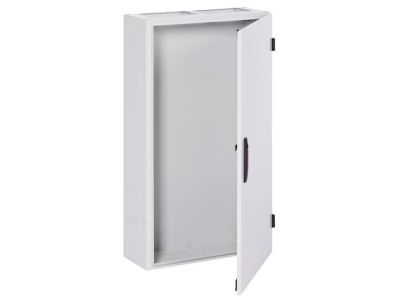

Szafa naścienna TwinLine-G I kl. izolaacji IP55 (WxSxG) 550x950x225mm, TwinLine, TG206G | 2CPX010011R9999 ABB

Alternatywny kod produktu: 2CPX010011R9999

Opis i Kluczowe Cechy

Szafa naścienna TwinLine-G (symbol 2CPX010011R9999) o klasie ochrony IP55 i wymiarach 550x950x225 mm (szerokość x wysokość x głębokość) to profesjonalne rozwiązanie do montażu aparatury elektrycznej w pomieszczeniach wewnętrznych. Wyposażona w zestaw montażowy do ściany (w zestawie) oraz perforacje boczne i dolne ułatwiające łączenie z innymi obudowami systemowymi. Klasa izolacji I gwarantuje bezpieczeństwo użytkowania.

• Stopień ochrony IP55: Odporność na pył i strumień wody z dowolnej strony – idealna do pomieszczeń mokrych, garaży lub hal produkcyjnych.
• Perforacje boczne i dolne: Umożliwiają łączenie z innymi szafami TwinLine (zestaw TZ609/626) lub montaż dodatkowych przepustów kablowych, zwiększając elastyczność konfiguracji.
• Wymiary 550x950x225 mm: Kompaktowa konstrukcja zapewnia optymalne wykorzystanie przestrzeni przy zachowaniu dużej pojemności na aparaturę modułową.
• Klasa izolacji I: Podwyższone bezpieczeństwo przeciwporażeniowe dzięki połączeniu z uziemieniem ochronnym.
• Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia i wstrząsy, co gwarantuje długotrwałą ochronę wyposażenia wewnętrznego.

Zgodność z Normami

Szafa TwinLine-G spełnia wymogi norm europejskich dotyczących obudów elektrycznych, w tym PN-EN 62208, PN-EN 61439-1 oraz PN-EN 60529. Posiada deklarację zgodności CE i jest przeznaczona do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Szafa TwinLine-G przeznaczona jest do montażu aparatury elektrycznej i elektronicznej w pomieszczeniach wewnętrznych, gdzie wymagany jest wysoki stopień ochrony przed czynnikami zewnętrznymi.

• Instalacje w garażach, warsztatach i magazynach – ochrona przed pyłem i wilgocią.
• Rozdzielnice budynkowe – montaż liczników, zabezpieczeń i aparatury modułowej.
• Pomieszczenia przemysłowe – zabezpieczenie sterowników, przetwornic i innych urządzeń wrażliwych.
• Systemy monitoringu i zasilania awaryjnego – kompaktowa obudowa ułatwia integrację z innymi elementami instalacji.

Wskazówki Montażowe

Montaż szafy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Szafę mocować za pomocą zestawu ściennego dostarczonego w zestawie, stosując odpowiednie kołki i wkręty do podłoża (beton, cegła, bloczki). Po montażu sprawdzić stabilność konstrukcji i uziemienie. Perforacje boczne umożliwiają łączenie z innymi obudowami systemowymi – w tym celu należy użyć dedykowanych zestawów TZ609/626 lub przepustów TZ. Cokół należy dokupić oddzielnie. Podczas montażu aparatury wewnętrznej należy zachować odpowiednie odstępy montażowe i wentylacyjne zgodnie z dokumentacją techniczną.

FAQ

• Czy szafa TwinLine-G nadaje się do montażu na zewnątrz? Nie – stopień ochrony IP55 zapewnia odporność na pył i strumień wody, ale nie jest przeznaczona do bezpośredniego narażenia na warunki atmosferyczne (deszcz, śnieg, promieniowanie UV).
• Jakie są maksymalne wymiary aparatury, którą można zamontować wewnątrz? Dokładne wymiary montażowe nie zostały podane w danych produktu. Sprawdź dokumentację techniczną systemu TwinLine lub kartę katalogową szafy.
• Czy zestaw do montażu ściennego jest w zestawie? Tak – zestaw montażowy ścienny jest dołączony do standardowej dostawy szafy.
