Szafa naścienna TwinLine-G I kl. izol. IP30 bez drzwi, TwinLine, TG507GB | 2CPX010240R9999 ABB

Alternatywny kod produktu: 2CPX010240R9999

Opis i Kluczowe Cechy

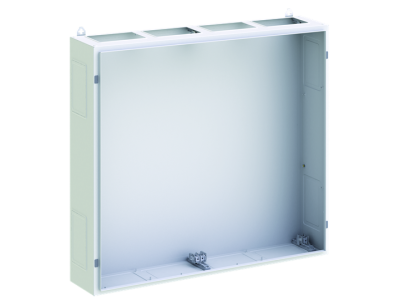

Szafa naścienna TwinLine-G (symbol 2CPX010240R9999) klasy izolacji I z IP30 to szkieletowa obudowa przeznaczona do montażu aparatury elektrycznej i elektronicznej w instalacjach wewnętrznych. Wyposażona w perforacje boczne (2 na ściankę) i dolne, umożliwiające elastyczne wprowadzanie kabli oraz łączenie z innymi obudowami z rodziny TwinLine. W zestawie dostępny jest zestaw do montażu ściennego – cokół należy zamówić oddzielnie. Stopień ochrony IP30 zachowany nawet w konfiguracji bez drzwi dzięki systemowi CombiLine.

• Perforacje boczne i dolne: Umożliwiają swobodne wprowadzanie kabli z różnych stron oraz łączenie kilku szaf w pionie lub poziomie przy użyciu dedykowanych zestawów (TZ609 dla I klasy izolacji, TZ626 dla II klasy).
• Stopień ochrony IP30: Zapewnia ochronę przed pyłem i ciałami stałymi o średnicy powyżej 2,5 mm – odpowiedni do suchych pomieszczeń wewnętrznych.
• Klasa izolacji I: Uziemienie ochronne chroni przed porażeniem elektrycznym w przypadku uszkodzenia izolacji.
• Wytrzymałość mechaniczna IK08 (IK07 przy perforacjach): Odporność na uderzenia mechaniczne, zapewniająca trwałość obudowy podczas prac instalacyjnych i eksploatacji.
• System CombiLine: Utrzymanie stopnia ochrony IP30 nawet w konfiguracji bez drzwi, co zwiększa elastyczność montażu.

Zgodność z Normami

Szafa spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zaprojektowana zgodnie z normami dotyczącymi stopni ochrony (IP), klas izolacji oraz odporności mechanicznej (IK). Spełnia wymagania dla instalacji o I klasie izolacji.

Zastosowanie

Szafa naścienna TwinLine-G IP30 bez drzwi stanowi uniwersalne rozwiązanie do montażu aparatury elektrycznej i elektronicznej w suchych pomieszczeniach wewnętrznych.

• Montaż aparatury modułowej w rozdzielnicach domowych i przemysłowych.
• Zabudowa elementów sterowania i automatyzacji w szafach sterowniczych.
• Organizacja okablowania w systemach CombiLine z zachowaniem stopnia ochrony IP30.
• Rozwiązanie tymczasowe lub prototypowe w warsztatach i laboratoriach.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Szafę należy zamocować na ścianie przy użyciu dostarczonego zestawu montażowego, zachowując odpowiednie odstępy od podłoża i sąsiednich konstrukcji. Perforacje boczne i dolne umożliwiają wprowadzanie kabli – po wybiciu otworów należy użyć dedykowanych przepustów (np. TZ609/TZ626) i dodatkowo je domocować. Cokół należy zamówić oddzielnie i zamontować zgodnie z dokumentacją. Po zakończeniu montażu aparatury zaleca się zamontowanie drzwi (opcjonalnie) dla pełnej ochrony. Przed podłączeniem napięcia upewnić się, że klasa izolacji i stopień ochrony są odpowiednie dla planowanej aplikacji.

FAQ

• Czy szafa TwinLine-G może być stosowana bez drzwi? Tak, stopień ochrony IP30 jest zachowany dzięki systemowi CombiLine nawet w konfiguracji bez drzwi – zalecane głównie do aplikacji tymczasowych lub prototypowych.
• Jakie są maksymalne wymiary montowanej aparatury? Dokładne wymiary nie zostały podane w danych produktu – sprawdź dokumentację techniczną systemu TwinLine dla określenia maksymalnych wymiarów modułów.
• Czy perforacje boczne i dolne są gotowe do użycia? Perforacje wymagają wybicia otworów odpowiednich dla średnic kabli lub rur kablowych. Do montażu należy użyć dedykowanych przepustów (np. TZ609/TZ626) i je domocować.
