Szablon rozdzielnic podtynkowych do ścian betonowych 4R/48M, Volta | VZ504N Hager

Opis i Kluczowe Cechy

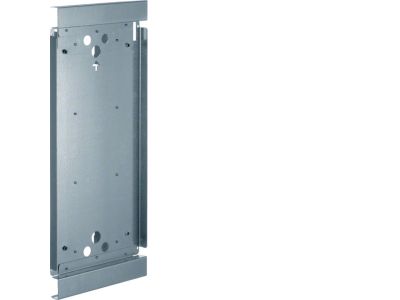

Szablon rozdzielnicy podtynkowej Volta VZ504N został zaprojektowany do wbudowania w ściany betonowe. Oferuje miejsce na 48 modułów aparatury modułowej w układzie 4 rzędów, co pozwala na elastyczne i uporządkowane rozmieszczenie wyłączników, styczników, przycisków i innych elementów sterowniczych. Dzięki solidnej konstrukcji zapewnia stabilne mocowanie szyn i sprzętu w surowych warunkach budowy.

• Liczba modułów 48 M: wystarczająca przestrzeń do zainstalowania kompletnego wyposażenia rozdzielnicy w standardowych budynkach mieszkalnych i biurowych.
• 4 rzędy: umożliwiają przejrzysty podział obwodów i ułatwiają identyfikację poszczególnych linii podczas montażu i serwisu.
• Przeznaczenie do ścian betonowych: szablon został przystosowany do trwałego osadzenia w konstrukcji betonowej, co gwarantuje stabilność i równość wypoziomowania.
• Kompatybilność z typowymi akcesoriami: standardowe wymiary modułowe zapewniają zgodność z większością dostępnych na rynku szyn TH35 i aparatury.
• Estetyczne wykończenie: szablon jest gotowy do dalszego wykończenia tynkiem lub płytą gipsowo-kartonową, co pozwala na uzyskanie jednolitej powierzchni ściany.

Zgodność z Normami

Produkt przeznaczony do zastosowań w instalacjach elektrycznych zgodnych z obowiązującymi przepisami. Posiada oznakowanie CE potwierdzające zgodność z wymaganiami dyrektyw europejskich. Montaż i użytkowanie powinny odbywać się zgodnie z krajowymi normami instalacyjnymi (np. PN-IEC 60364).

Zastosowanie

Szablon rozdzielnicy podtynkowej Volta VZ504N dedykowany jest do instalacji w nowych oraz modernizowanych budynkach z nośnymi ścianami betonowymi. Sprawdza się zarówno w budownictwie mieszkaniowym, jak i biurowym.

• Montaż rozdzielnicy głównej w mieszkaniu lub domu jednorodzinnym – miejsce na wszystkie niezbędne obwody.
• Rozdzielnica piętrowa w biurowcach – przejrzyste rozdzielenie obwodów oświetlenia, gniazd i urządzeń specjalnych.
• Instalacje w obiektach użyteczności publicznej – duża liczba modułów pozwala na rozbudowę o dodatkowe zabezpieczenia i sterowniki.
• Modernizacja istniejących rozdzielnic – wymiana starej obudowy na nowoczesne podtynkowe rozwiązanie z zachowaniem dotychczasowej liczby obwodów.

Wskazówki Montażowe

Wszelkie prace związane z montażem szablonu rozdzielnicy oraz dalszymi pracami elektrycznymi powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Szablon przeznaczony jest do umieszczenia w otworze ściany betonowej przed wylaniem betonu lub w wyciętym otworze w istniejącej ścianie (należy stosować się do zaleceń producenta dotyczących przygotowania otworu). Po osadzeniu i wypoziomowaniu szablonu można kontynuować prace murarskie/tynkarskie. Podczas montażu należy używać odpowiednich narzędzi i chronić szablon przed uszkodzeniami mechanicznymi.

FAQ

• Czy szablon jest wyposażony w podświetlenie LED? Nie, szablon VZ504N to element konstrukcyjny rozdzielnicy podtynkowej, nie zawiera żadnych elementów oświetleniowych. Ewentualne oświetlenie wnętrza rozdzielnicy należy dobrać osobno.
• Jaki stopień ochrony (IP) ma szablon? Szablon jako element wbudowany w ścianę nie posiada samodzielnie określonego stopnia ochrony. Ostateczny stopień ochrony całej rozdzielnicy zależy od zastosowanych drzwi, uszczelnień i sposobu wykończenia. W typowych warunkach wewnętrznych zaleca się montaż drzwi z uszczelką zapewniającą IP30 lub wyższy.
• Jakie są dokładne wymiary szablonu? Producent nie podał precyzyjnych wymiarów w dostarczonych danych. Szablon jest przeznaczony do montażu w ścianach betonowych i przewidziany na 48 modułów (4 rzędy po 12 modułów). Wymiary zewnętrzne (wysokość, szerokość, głębokość) należy sprawdzić w dokumentacji technicznej producenta lub zmierzyć na podstawie standardowego pola montażowego dla rozdzielnic podtynkowych 48M.
