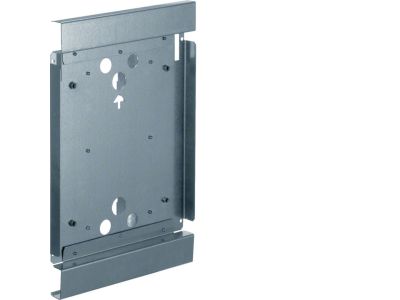

Szablon rozdzielnic podtynkowych do ścian betonowych 2R/24M, Volta | VZ502N Hager

Opis i Kluczowe Cechy

Szablon rozdzielnicy podtynkowej Volta VZ502N to element konstrukcyjny przeznaczony do zabudowy w ścianach betonowych. Model 2R/24M oferuje przestrzeń na 24 moduły rozmieszczone w dwóch rzędach, co umożliwia uporządkowaną instalację aparatury modułowej i zapewnia wygodny dostęp podczas prac serwisowych.

• 2 rzędy / 24 moduły (2R/24M): Duża pojemność w kompaktowej obudowie – pozwala na zainstalowanie nawet 24 standardowych modułów aparatury w dwóch poziomach, co oszczędza miejsce w puszce ściennej.
• Przeznaczenie do ścian betonowych: Sztywna konstrukcja zaprojektowana z myślą o trwałym osadzeniu w betonie – gwarantuje stabilność i bezpieczeństwo całej rozdzielnicy.
• System Volta: Kompatybilność z pozostałymi elementami serii Volta – ułatwia rozbudowę i zachowanie spójności wizualnej oraz montażowej instalacji.
• Łatwość wbudowania: Prosta forma montażowa (szablon) przyspiesza prace wykończeniowe – minimalizuje czas potrzebny na przygotowanie otworu i osadzenie rozdzielnicy.
• Uniwersalne zastosowanie: Pasuje do standardowych rozdzielnic modułowych montowanych na szynie TH35 – zapewnia elastyczność w doborze wyposażenia wewnętrznego.

Zgodność z Normami

Szablon Volta VZ502N został zaprojektowany zgodnie z obowiązującymi europejskimi standardami oraz posiada deklarację zgodności CE. Jako element konstrukcyjny rozdzielnicy zapewnia odpowiednie warunki dla pracy osprzętu spełniającego wymagania norm szeregu PN-EN 61439 (rozdzielnice niskonapięciowe).

Zastosowanie

Szablon rozdzielnicy podtynkowej Volta VZ502N jest przeznaczony do tworzenia podtynkowych wnęk rozdzielczych w nowych oraz remontowanych instalacjach elektrycznych. Dzięki kompaktowej konfiguracji 2R/24M sprawdzi się w wielu scenariuszach.

• Instalacje w budynkach mieszkalnych – zarówno w domach jednorodzinnych, jak i mieszkaniach w blokach, gdzie wymagana jest estetyczna i oszczędna zabudowa.
• Biura i lokale usługowe – zapewnia schludne rozmieszczenie aparatury zabezpieczającej i sterującej w przestrzeniach o podwyższonych wymaganiach estetycznych.
• Obiekty użyteczności publicznej – sprawdza się w ciągach korytarzowych oraz pomieszczeniach technicznych, gdzie ważna jest wytrzymałość i łatwość serwisu.
• Modernizacje istniejących instalacji – umożliwia zastąpienie starych skrzynek rozdzielczych nowym, uporządkowanym systemem bez konieczności kucia ścian nośnych (przy zachowaniu odpowiedniej głębokości).

Wskazówki Montażowe

Montaż oraz wszelkie prace przy rozdzielnicy mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Szablon należy osadzić w uprzednio przygotowanym otworze w ścianie betonowej zgodnie z instrukcją producenta. Zaleca się użycie szyny TH35 do instalacji aparatury modułowej. Przekroje przewodów oraz momenty dokręcania zacisków muszą być dobrane do zastosowanej aparatury zgodnie z jej dokumentacją techniczną. Po zamontowaniu szablonu i wypełnieniu go osprzętem należy zamknąć pokrywę rozdzielnicy (jeśli jest przewidziana) i wykonać niezbędne próby.

FAQ

• Czy szablon nadaje się do ścian z cegły lub pustaka? Produkt został opisany przez producenta jako przeznaczony do ścian betonowych. W przypadku innych materiałów budowlanych zalecamy konsultację z producentem lub dobór odpowiedniego szablonu dostosowanego do danej technologii.
• Jaka jest głębokość szablonu? W dostępnych danych nie podano dokładnej głębokości szablonu VZ502N. Prosimy o zapoznanie się z pełną kartą katalogową produktu lub bezpośredni kontakt z dystrybutorem Volta.
• Czy szablon jest odporny na wilgoć? Nie ma informacji o specjalnych właściwościach odpornych na wilgoć. Zalecamy montaż w suchych pomieszczeniach wewnętrznych. W przypadku narażenia na kondensację lub wilgoć należy zastosować osłonę w postaci szczelnej rozdzielnicy.
