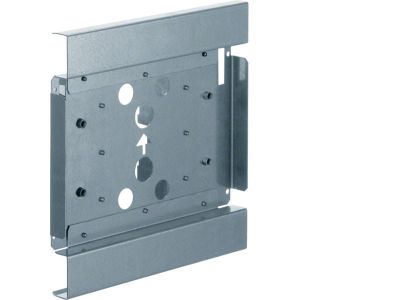

Szablon rozdzielnic podtynkowych do ścian betonowych 1R/12M, Volta | VZ501N Hager

Opis i Kluczowe Cechy

Szablon rozdzielnicy podtynkowej Volta VZ501N przeznaczony jest do zabudowy w ścianach betonowych. Dzięki konstrukcji 1 rzędu (12 modułów) umożliwia uporządkowane rozmieszczenie aparatury modułowej w jednym poziomie, co skraca czas instalacji i ułatwia późniejszy dostęp do zabezpieczeń.

• Przeznaczenie do ścian betonowych: Solidna, sztywna obudowa zapewnia stabilne osadzenie w murze betonowym, eliminując ryzyko deformacji podczas prac wykończeniowych.
• Konfiguracja 1 rzędu / 12 modułów: Umożliwia montaż standardowej aparatury 18 mm (wyłączniki, styczniki, przyciski) w zwartym, estetycznym układzie, optymalizując wykorzystanie dostępnej przestrzeni w ścianie.
• Łatwy montaż w stanie surowym: Szablon można wbetonować bezpośrednio w szalunek, co przyśpiesza etap budowy i gwarantuje dokładne wypoziomowanie przyszłej rozdzielnicy.
• Uniwersalność zabudowy: Kompatybilny z typowymi płytami maskującymi i drzwiami rozdzielnic podtynkowych, co pozwala na dopasowanie wyglądu do standardów estetycznych obiektu.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami europejskich norm dotyczących rozdzielnic i obudów elektrycznych. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony do stosowania w instalacjach budowlanych wykonanych według aktualnych przepisów prawa budowlanego.

Zastosowanie

Szablon VZ501N znajduje zastosowanie w budownictwie mieszkaniowym, komercyjnym i przemysłowym, wszędzie tam, gdzie wymagana jest estetyczna i funkcjonalna rozdzielnica podtynkowa w ścianie betonowej.

• Montaż rozdzielnic głównych i podrozdzielnic w nowych budynkach mieszkalnych z prefabrykowanymi lub tradycyjnie betonowanymi ścianami.
• Instalacja zabezpieczeń obwodów (wyłączniki nadprądowe, różnicowoprądowe) w obiektach użyteczności publicznej, biurach i halach produkcyjnych.
• Tworzenie układów sterowania oświetleniem, ogrzewaniem lub klimatyzacją w inteligentnych budynkach (BMS) – szablon zapewnia miejsce dla styczników, przekaźników i sterowników modułowych.
• Szybka wymiana lub modernizacja istniejących puszek rozdzielczych w ścianach betonowych podczas remontów.

Wskazówki Montażowe

Montaż szablonu rozdzielnicy podtynkowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta i obowiązującymi normami instalacyjnymi.

• Przed rozpoczęciem prac bezwzględnie odłącz napięcie w miejscu montażu (jeśli szablon jest instalowany w istniejącej instalacji).
• Szablon przeznaczony jest do wbetonowania w ściany betonowe – należy go umieścić w szalunku lub wyciętym otworze przed wylaniem/zatynkowaniem.
• Należy zapewnić wypoziomowanie szablonu we wszystkich kierunkach, aby późniejszy montaż aparatury i płyty maskującej był prosty i estetyczny.
• Po związaniu materiału budowlanego przed montażem aparatury sprawdź stan techniczny szablonu (brak uszkodzeń, czystość wewnętrzna).

FAQ

• Czy szablon VZ501N pasuje do standardowych aparatów modułowych 18 mm? Tak, konstrukcja 1 rzędu na 12 modułów jest przystosowana do aparatury o szerokości jednego modułu (18 mm) zgodnej z normą DIN 43880. Liczba miejsc pozwala na zainstalowanie do 12 sztuk takiej aparatury w jednym rzędzie.
• Jaki stopień ochrony ma szablon po zamontowaniu? Stopień ochrony zapewniany przez sam szablon zależy od zastosowanej płyty maskującej i drzwi. W stanie surowym (bez osłon) nie zapewnia ochrony przed dotykiem ani pyłem. Należy dobrać osłony o odpowiednim IP dla danego pomieszczenia.
• Czy szablon można montować w ścianie z cegły lub pustaka? Producent deklaruje przeznaczenie do ścian betonowych. W przypadku innych materiałów budowlanych (cegła, gazobeton) należy indywidualnie ocenić możliwość wykonania stabilnego i szczelnego osadzenia – zalecamy konsultację z kierownikiem budowy lub projektantem instalacji.
