System rozproszony urządzenie podstawowe,Fieldbus UR20-FBC-PN-IRT-V2 | 2566380000 Weidmuller

Opis i Kluczowe Cechy

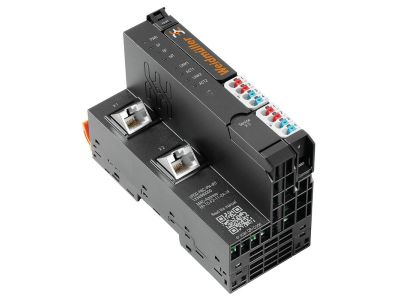

System rozproszony urządzenie podstawowe Fieldbus UR20-FBC-PN-IRT-V2 (symbol 2566380000) to bramka komunikacyjna przeznaczona do pracy w rozproszonych systemach automatyki przemysłowej. Obsługa protokołu PROFINET IRT zapewnia deterministyczną wymianę danych w czasie rzeczywistym, co przekłada się na precyzyjne sterowanie procesami nawet w aplikacjach wymagających niskiego jitteru. Urządzenie stanowi jednostkę centralną modułowego systemu UR20, umożliwiającą podłączenie modułów wejść/wyjść oraz innych akcesoriów.

• Interfejs PROFINET IRT: gwarantuje szybką i deterministyczną komunikację z nadrzędnym sterownikiem PLC – idealne dla aplikacji z wymaganiami czasu rzeczywistego.
• Rola urządzenia podstawowego (base device): zarządza konfiguracją i przepływem danych w całym węźle UR20 – upraszcza projektowanie i skalowanie sieci rozproszonej.
• Kompatybilność z modułami serii UR20: umożliwia elastyczne rozbudowywanie systemu o cyfrowe/analogowe wejścia/wyjścia, liczniki, moduły bezpieczeństwa itp.
• Wbudowany switch Ethernet: ułatwia okablowanie w topologii liniowej (daisy‑chain) bez konieczności stosowania zewnętrznych koncentratorów.
• Kompaktowa obudowa na szynę DIN: oszczędza miejsce w szafie sterowniczej – montaż i okablowanie typowe dla aparatury modułowej.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw unijnych, posiada oznakowanie CE. Przeznaczone jest do pracy w standardowych warunkach przemysłowych z zakresem temperatur i wilgotności określonym w dokumentacji technicznej producenta.

Zastosowanie

Moduł UR20-FBC-PN-IRT-V2 znajduje zastosowanie przede wszystkim w rozproszonych systemach sterowania i automatyce przemysłowej opartej na sieci PROFINET. Sprawdza się wszędzie tam, gdzie niezawodna i szybka komunikacja z PLC jest kluczowa.

• Centralne zarządzanie modułami I/O w lokalnych szafach sterowniczych (np. w przemyśle maszynowym, spożywczym, pakującym).
• Integracja czujników i aktuatorów z nadrzędnym systemem SCADA lub PLC klasy SIMATIC, ControlLogix itp.
• Realizacja wymagających pętli regulacji z wymogiem czasu rzeczywistego (np. serwonapędy, robotyka).
• Rozproszona architektura w budynkowych systemach automatyki (BMS) przy wykorzystaniu modułów UR20.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Instalację należy prowadzić przy bezwzględnie odłączonym napięciu zasilania. UR20-FBC-PN-IRT-V2 montuje się na szynie zgodnej z TH35 (DIN EN 60715). Przekrój przewodów zasilających i komunikacyjnych należy dobrać zgodnie z dokumentacją techniczną oraz obowiązującymi przepisami. Momenty dokręcania śrub zacisków muszą być zgodne z instrukcją producenta – zbyt duża siła może uszkodzić połączenie, zbyt mała grozi iskrzeniem.

FAQ

• Jaki protokół komunikacyjny obsługuje urządzenie? Moduł wyposażony jest w interfejs PROFINET w wersji IRT (Isochronous Real‑Time), co umożliwia deterministyczną wymianę danych z taktowaniem cyklu nawet poniżej 1 ms.
• Czy to urządzenie jest kompatybilne z innymi modułami rodziny UR20? Tak, jest to urządzenie podstawowe (base device) zaprojektowane specjalnie do współpracy z modułami wejść/wyjść, liczników, przycisków itp. z serii UR20 Weidmüller.
• Jaki jest stopień ochrony? Producent nie podaje w nazwie stopnia IP, jednak standardowa aparatura do zabudowy w szafie sterowniczej posiada ochronę przed dotykiem (IP20). Szczegółowe dane środowiskowe znajdują się w karcie katalogowej.
