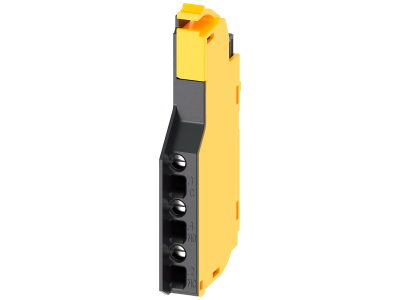

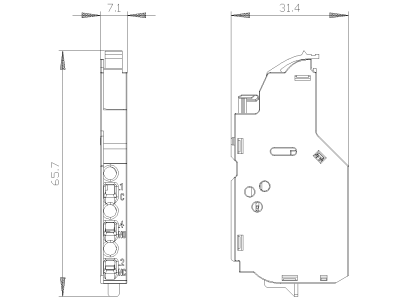

Syki przełącznika alarmu wyłączenia typ HQ (7mm) dla 3VA1 i 3VA20 do 3VA25 | 3VA9988-0AB13 Siemens

Alternatywny kod produktu: 3VA99880AB13

Opis i Kluczowe Cechy

Akcesorium wewnętrzne do wyłączników kompaktowych serii 3VA – łącznik sygnalizacyjny zadziałania (wyłączenia) z zestykami przełącznymi typ HQ o szerokości 7 mm. Przeznaczony do montażu w kieszeniach wyposażenia wyłączników 3VA1, 3VA20, 3VA21, 3VA22, 3VA23, 3VA24, 3VA25, zapewnia niezawodną sygnalizację stanu pracy wyłącznika bez ingerencji w główny tor prądowy.

• Styki przełączne (changeover): Umożliwiają przekazanie dwóch różnych stanów logicznych (wyłączenie/załączenie) do układów sterowania, np. PLC lub styczników, umożliwiając pełną kontrolę nad obwodem.
• Typ HQ (szerokość 7 mm): Kompaktowa budowa pozwala na instalację nawet w ograniczonej przestrzeni wewnątrz wyłącznika, nie zabierając cennego miejsca na inne akcesoria.
• Kodowanie barwne i mechaniczne: Unikalna konstrukcja zapobiega pomyłkom podczas montażu – każdy element trafia do właściwej kieszeni wyłącznika, co skraca czas instalacji i eliminuje ryzyko błędów.
• Kompatybilność z całą serią 3VA (od 3VA1 do 3VA25): To samo akcesorium można stosować w różnych typach wyłączników kompaktowych, co upraszcza logistykę magazynową i obniża koszty utrzymania zapasów.
• Sygnalizacja zadziałania (wyłączenia): Przekazuje natychmiastową informację o zadziałaniu wyłącznika do nadrzędnego systemu sterowania, ułatwiając szybką diagnostykę i przywracanie zasilania.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymogami norm europejskich oraz posiada oznakowanie CE. Jest przeznaczony do montażu wyłącznie w wyłącznikach kompaktowych serii 3VA producenta Siemens – jego parametry i wykonanie są skoordynowane z konstrukcją tych wyłączników.

Zastosowanie

Łącznik sygnalizacyjny wyłączenia typu HQ wykorzystywany jest wszędzie tam, gdzie wymagana jest zdalna lub automatyczna informacja o stanie wyłącznika kompaktowego. Sprawdza się w następujących scenariuszach:

• Sterowanie odbiornikami – sygnał o wyłączeniu może blokować załączenie kolejnych urządzeń do czasu usunięcia awarii.
• Przekazywanie impulsów do styczników, przekaźników lub wejść cyfrowych PLC w celu realizacji sekwencji bezpieczeństwa.
• Sygnalizacja wizualna i dźwiękowa na panelach operatorskich lub w systemach SCADA w przypadku zadziałania wyłącznika.
• Automatyka budynkowa – integracja z systemami BMS do monitorowania stanu rozdziału energii.

Wskazówki Montażowe

Montaż akcesorium może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania wyłącznika. Łącznik należy umieścić w dedykowanej kieszeni wyposażenia wewnętrznego wyłącznika – kodowanie barwne i mechaniczne gwarantuje prawidłowe położenie. Moment dokręcania oraz przekrój przyłączanych przewodów muszą być zgodne z dokumentacją techniczną producenta wyłącznika (seria 3VA). Po montażu sprawdź poprawność działania poprzez ręczne zadziałanie wyłącznika oraz pomiar ciągłości styków.

FAQ

• Czy łącznik wymaga podświetlenia LED? Nie, jest to czysty łącznik stykowy (bez elementów świecących). Sygnalizacja odbywa się wyłącznie poprzez zmianę stanu zestyków przełącznych.
• Jaki jest stopień ochrony (IP) tego akcesorium? Produkt przeznaczony jest do montażu wewnątrz obudowy wyłącznika kompaktowego – jego stopień ochrony jest taki sam jak obudowy wyłącznika (zwykle IP20 w rozdzielnicy). Nie podano oddzielnych danych IP dla samego łącznika.
• Czy styki są przełączne czy zwierne? Są to styki przełączne (changeover) – posiadają jeden wspólny oraz dwa styki (NO i NC), co pozwala na odczyt zarówno stanu wyłączenia, jak i załączenia wyłącznika.
