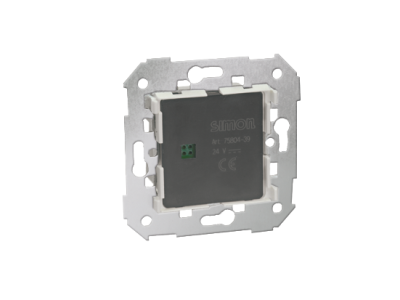

Sygnalizator dodatkowy do mechanizmu 75804 (mechanizm) | 75805-39 Kontakt Simon

Alternatywny kod produktu: W7-5805-39XXX-XXXX

Opis i Kluczowe Cechy

Sygnalizator dodatkowy o indeksie 75805-39 stanowi uzupełnienie dla mechanizmu podstawowego 75804. Przeznaczony do montażu w rozdzielnicach, zapewnia wyraźną sygnalizację optyczną stanu pracy urządzenia – załączony/wyłączony lub zadziałanie zabezpieczenia. Dzięki kompaktowej szerokości modularnej (1 moduł) nie zajmuje zbędnej przestrzeni na szynie DIN.

• Dedykowany do mechanizmu 75804: gwarantuje bezproblemową integrację i pewne działanie w systemie.
• Sygnalizacja optyczna stanu: umożliwia szybką ocenę pracy urządzenia bez konieczności otwierania rozdzielnicy.
• Montaż na szynie TH35 (DIN): standardowe mocowanie w rozdzielnicach modułowych, oszczędność czasu instalacji.
• Kompatybilność z serią 75804: łatwe łączenie z wyłącznikami, stycznikami lub przyciskami tej samej rodziny.
• Brak konieczności dodatkowego zasilania (jeśli sygnalizator jest bierny): sygnalizacja stanu odbywa się bezpośrednio poprzez mechaniczny styk pomocniczy (szczegóły w dokumentacji technicznej).

Zgodność z Normami

Sygnalizator dodatkowy 75805-39 został zaprojektowany zgodnie z obowiązującymi europejskimi normami dla osprzętu modułowego. Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantuje bezpieczeństwo i niezawodność.

Zastosowanie

Sygnalizator dodatkowy 75805-39 znajduje zastosowanie w instalacjach wymagających wizualnego potwierdzenia stanu pracy urządzeń sterujących i zabezpieczających.

• Sygnalizacja załączenia stycznika lub przekaźnika w szafach sterowniczych.
• Wskazanie zadziałania wyłącznika nadprądowego, różnicowoprądowego lub silnikowego.
• Monitorowanie stanu przycisków i przełączników w automatyce budynkowej.
• Uzupełnienie paneli operatorskich w rozdzielnicach przemysłowych i domowych.

Wskazówki Montażowe

Montaż oraz podłączenie sygnalizatora dodatkowego 75805-39 powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w standardowej rozdzielnicy modułowej. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta. Przed pierwszym uruchomieniem sprawdzić poprawność mechanicznego sprzęgnięcia z mechanizmem 75804.

FAQ

• Czy sygnalizator 75805-39 wymaga dodatkowego zasilania? Sygnalizator jest elementem biernym – jego działanie opiera się na mechanicznym styku pomocniczym mechanizmu 75804. Nie wymaga osobnego napięcia zasilającego, ale szczegóły znajdują się w instrukcji montażu.
• Jaki stopień ochrony IP ma sygnalizator? W danych producenta nie podano konkretnego stopnia IP. Standardowo aparatura modułowa montowana wewnątrz rozdzielnicy ma stopień ochrony IP20 (ochrona przed ciałami stałymi >12 mm, brak ochrony przed wodą).
• Czy sygnalizator posiada podświetlenie LED? Sygnalizator 75805-39 nie zawiera wbudowanego źródła światła – sygnalizacja odbywa się poprzez wyeksponowanie kolorowego elementu mechanicznego (np. czerwona/zielona tarcza) sprzęgniętego z mechanizmem podstawowym.
