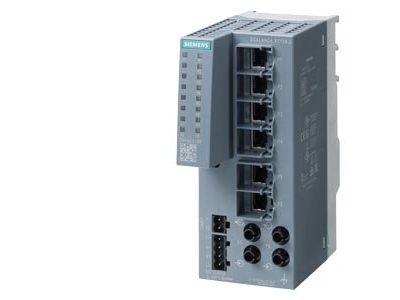

Switch SCALANCE XC106-2 6x 10/100 Mbit/s RJ45 ports, 2x 100 Mbit/s | 6GK5106-2BB00-2AC2 Siemens

Alternatywny kod produktu: 6GK51062BB002AC2

Opis i Kluczowe Cechy

Przełącznik sieciowy SCALANCE XC106-2 (symbol 6GK5106-2BB00-2AC2) firmy Siemens to niezarządzalny switch przemysłowy przeznaczony do pracy w sieciach Ethernet w środowisku automatyki. Wyposażony w 6 portów RJ45 10/100 Mbit/s oraz 2 porty światłowodowe BFOC (multimode) 100 Mbit/s, umożliwia elastyczne budowanie połączeń miedzianych i optycznych. Kompaktowa konstrukcja ułatwia montaż w szafie sterowniczej.

• 6 portów RJ45 10/100 Mbit/s: Zapewnia podłączenie do sześciu urządzeń końcowych (sterowniki PLC, panele operatorskie, czujniki) w sieci Fast Ethernet, co wystarcza do typowych zastosowań przemysłowych.
• 2 porty światłowodowe BFOC (multimode) 100 Mbit/s: Umożliwiają transmisję na dystansie do kilku kilometrów z odpornością na zakłócenia elektromagnetyczne, idealne do łączenia odległych segmentów sieci.
• Diagnostyka LED: Diody na panelu czołowym sygnalizują stan zasilania, aktywność portów oraz ewentualne błędy, co przyspiesza lokalizację usterek.
• Styk sygnalizacji błędu z przyciskiem ustawiania: Pozwala na zdalne monitorowanie stanu pracy przełącznika – np. podłączenie do wejścia alarmowego sterownika – oraz prostą konfigurację progu błędu.
• Zasilanie redundantne: Możliwość podłączenia dwóch niezależnych źródeł napięcia stałego (np. 24 V DC) zwiększa niezawodność pracy w krytycznych aplikacjach.

Zgodność z Normami

Urządzenie spełnia wymagania odpowiednich norm europejskich dla sprzętu przemysłowego i posiada certyfikat CE. Przeznaczone do pracy w środowisku przemysłowym, zgodnie z wytycznymi producenta zawartymi w instrukcji obsługi (dostępnej do pobrania).

Zastosowanie

Switch SCALANCE XC106-2 sprawdza się w sieciach automatyki przemysłowej, gdzie wymagana jest niezawodna i niezarządzalna komunikacja Ethernet. Oto typowe scenariusze użycia:

• Łączenie sterowników PLC z rozproszonymi modułami I/O oraz panelami operatorskimi w sieci liniowej lub gwiaździstej.
• Tworzenie kaskadowych połączeń między szafami sterowniczymi za pomocą światłowodów, zapewniających izolację galwaniczną i odporność na zakłócenia.
• Integracja systemów wizyjnych, czujników oraz innych urządzeń sieciowych w jednej domenie kolizyjnej.
• Zastosowania w przemyśle produkcyjnym, logistyce, energetyce oraz infrastrukturze budynkowej, gdzie priorytetem jest prostota i niezawodność.

Wskazówki Montażowe

Montaż przełącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie DIN (TH35) lub płycie montażowej zgodnie z instrukcją producenta. Przewody zasilające i sygnałowe należy dobierać odpowiednio do prądu obciążenia; zalecany moment dokręcania zacisków podano w dokumentacji technicznej. Po zamontowaniu sprawdzić poprawność połączeń i uruchomić zasilanie dopiero po upewnieniu się, że wszystkie kable są prawidłowo podłączone.

FAQ

• Czy switch wyposażony jest w diody LED informujące o stanie pracy? Tak, na panelu czołowym znajdują się diody diagnostyczne – zielona dioda zasilania, diody aktywności dla każdego portu oraz dioda błędu (współpracująca ze stykiem sygnalizacji). Pozwalają one szybko ocenić status urządzenia.
• Jaki jest stopień ochrony obudowy (IP)? Producent nie podaje konkretnego stopnia IP; przełącznik przeznaczony jest do montażu w szafie sterowniczej w suchym, czystym środowisku. Należy unikać bezpośredniego kontaktu z wilgocią i pyłem.
• Jak działa styk sygnalizacji błędu? Styk (zwarty lub rozwarty w zależności od konfiguracji) zwierany jest w przypadku wystąpienia błędu (np. utrata zasilania, awaria portu). Przycisk "Set" umożliwia ustawienie trybu pracy styku – szczegóły znajdują się w dokumentacji.
