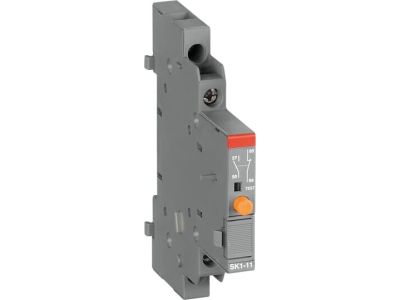

Styki sygnalizacyjne boczne do MS116/MS132/MS165, 1NO+1NC, SK1-11, zaciski śrubowe | 1SAM201903R1001 ABB

Alternatywny kod produktu: 1SAM201903R1001

Opis i Kluczowe Cechy

Styki sygnalizacyjne boczne SK1-11 (symbol 1SAM201903R1001) przeznaczone są do ręcznych rozruszników silników MS116, MS132 oraz MS165. Wyposażone w styki 1NO+1NC z zaciskami śrubowymi, zapewniają sygnalizację wyzwolenia awaryjnego lub przeciążeniowego niezależnie od przyczyny (zwarcie, przeciążenie, wyzwalacz elektryczny). Pomarańczowy przycisk resetu umożliwia szybkie przywrócenie stanu pracy po zadziałaniu.

• Styki 1NO+1NC z zaciskami śrubowymi: Uniwersalne podłączenie sygnału – jeden styk normalnie otwarty i jeden normalnie zamknięty do różnych schematów sterowania.
• Pomarańczowy przycisk resetu: Widoczna sygnalizacja wyzwolenia, natychmiastowe ręczne przywrócenie funkcjonalności po awarii.
• Sygnał niezależny od przyczyny wyzwolenia: Detekcja zwarcia, przeciążenia i wyzwalaczy elektrycznych (np. AA1, UA1) – uniwersalne rozwiązanie dla różnorodnych aplikacji.
• Mocowanie boczne do MS116/MS132/MS165: Kompaktowa konstrukcja, łatwy montaż po prawej stronie rozrusznika bez dodatkowych adapterów.
• Zaciski śrubowe: Trwały i pewny kontakt elektryczny, umożliwiający podłączenie przewodów o różnych przekrojach.

Zgodność z Normami

Styki sygnalizacyjne SK1-11 spełniają wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeń. Produkt posiada deklarację zgodności CE, co potwierdza bezpieczeństwo użytkowania w instalacjach niskonapięciowych.

Zastosowanie

Styki sygnalizacyjne SK1-11 znajdują zastosowanie w instalacjach przemysłowych, maszynowych i sterowniczych, gdzie wymagana jest wizualna i elektryczna sygnalizacja stanu awaryjnego.

• Sygnalizacja wyzwolenia rozruszników silników MS116/MS132/MS165 w przypadku zwarcia lub przeciążenia.
• Sterowanie alarmami lub blokadami bezpieczeństwa w układach automatyki.
• Systemy monitoringu stanu maszyn – integracja z centralkami sterującymi poprzez styki NO/NC.
• Zastosowanie w maszynach wymagających ręcznego resetu po awarii (np. prasy, transportery, wentylatory przemysłowe).

Wskazówki Montażowe

Montaż styków sygnalizacyjnych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające rozrusznik. Styki mocować po prawej stronie rozrusznika MS116/MS132/MS165, dokręcając śruby mocujące z odpowiednim momentem (zgodnie z dokumentacją techniczną). Podłączenie przewodów do zacisków śrubowych wykonać przy użyciu odpowiedniego narzędzia, dokręcając je z zalecanym momentem. Po montażu przeprowadzić test funkcjonalny – wyzwolenie ręczne rozrusznika powinno powodować wysunięcie pomarańczowego przycisku i zmianę stanu styków.

FAQ

• Czy styki sygnalizacyjne SK1-11 można używać z innymi rozrusznikami niż MS116/MS132/MS165? Styki zaprojektowane są wyłącznie do współpracy z rozrusznikami MS116, MS132 i MS165. Montaż na innych modelach może prowadzić do nieprawidłowego działania.
• Jaki jest maksymalny prąd obciążenia styków? Dane techniczne nie określają maksymalnego prądu obciążenia w opisie produktu. Weryfikację należy przeprowadzić w dokumentacji technicznej lub kartach katalogowych producenta rozruszników.
• Czy styki można resetować zdalnie? Nie – reset odbywa się wyłącznie ręcznie poprzez naciśnięcie pomarańczowego przycisku na styku sygnalizacyjnym.
