Opis i Kluczowe Cechy

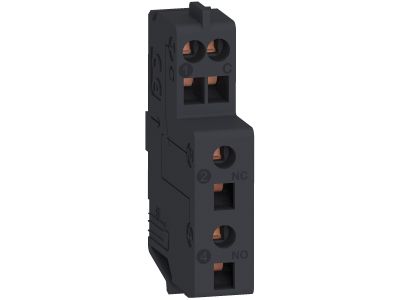

Styki pomocnicze GV4AE11 marki TeSys (Schneider Electric) przeznaczone są do wyłączników silnikowych serii GV4. Posiadają konfigurację 1NO/1NC (przełączną) i umożliwiają realizację funkcji sygnalizacji położenia wyłącznika (OF) lub alarmu wyzwolenia (SD) w zależności od miejsca montażu. Prąd znamionowy wynosi 5 A przy napięciu 690 V AC oraz 5 A przy 250 V DC. Podłączenie odbywa się za pomocą zacisków sprężynowych.

• Konfiguracja 1NO/1NC (przełączny): Umożliwia sygnalizację stanu załączenia (OF) lub alarmu wyzwolenia (SD) w zależności od miejsca montażu w wyłączniku – elastyczne zastosowanie w układach sterowania.
• Prąd znamionowy 5 A / napięcie 690 V AC oraz 5 A / 250 V DC: Wysoka obciążalność styków zapewnia niezawodną sygnalizację w obwodach sterowniczych o znacznych parametrach bez ryzyka przegrzania styków.
• Zaciski sprężynowe: Szybkie i bezpieczne podłączenie przewodów bez użycia narzędzi – skraca czas montażu i eliminuje ryzyko poluzowania połączeń.
• Dwie funkcje w jednym module: Możliwość użycia jako styk OF (sygnalizacja położenia) lub SD (sygnalizacja zadziałania wyłącznika) – większa elastyczność w konfiguracji układu sterowania bez konieczności stosowania dodatkowych komponentów.
• Certyfikaty IEC, UL, CSA, CCC, EAC: Potwierdzenie zgodności z międzynarodowymi normami bezpieczeństwa, umożliwiające stosowanie w instalacjach krajowych i eksportowych.

Zgodność z Normami

Produkt posiada certyfikaty zgodności z normami IEC, UL, CSA, CCC oraz EAC, co potwierdza jego bezpieczeństwo i jakość na rynkach globalnych. Dodatkowo objęty jest oznakowaniem ekologicznym Green Premium, spełniającym wymogi dyrektyw RoHS i REACH.

Zastosowanie

Styki pomocnicze GV4AE11 przeznaczone są do montażu wewnątrz wyłączników silnikowych GV4 serii TeSys, służąc do sygnalizacji stanu łącznika lub alarmu wyzwolenia.

• Sygnalizacja stanu załączenia (OF) w obwodach sterowania maszyn – np. przekaźnik PLC lub dioda LED na panelu operatorskim.
• Sygnalizacja zadziałania zabezpieczenia (SD) – alarm o wyzwoleniu wyłącznika silnikowego w wyniku przeciążenia lub zwarcia.
• Przekazywanie informacji o stanie wyłącznika do systemów automatyki budynkowej lub sterowników przemysłowych.
• Tworzenie sekwencji logicznych w układach sterowania – np. blokada załączenia przy otwartym wyłączniku.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od urządzenia. Styk należy umieścić w odpowiedniej wnęce wewnątrz wyłącznika silnikowego GV4: w prawej wnęce dla funkcji OF (sygnalizacja położenia), w lewej wnęce dla funkcji SD (sygnalizacja zadziałania). Podłączenie przewodów odbywa się za pomocą zacisków sprężynowych – należy wcisnąć przewód do otworu aż do zatrzaśnięcia. Przekrój przewodów dobrać zgodnie z obciążalnością prądową 5 A. Momentu dokręcania nie dotyczy – zaciski bezśrubowe. Przed pierwszym uruchomieniem sprawdzić poprawność montażu i działanie styku.

FAQ

• Czy styk GV4AE11 jest podświetlany? Nie, jest to styk pomocniczy bez elementu świecącego. Sygnalizację wizualną można uzyskać poprzez podłączenie zewnętrznej lampki sygnalizacyjnej do obwodu sterowania.
• Jaki jest stopień ochrony IP tego styku? Producent nie podaje stopnia ochrony osobno – styk montowany jest wewnątrz wyłącznika silnikowego, którego obudowa zapewnia odpowiedni stopień ochrony środowiskowej.
• Czy styk działa w trybie zwiernym czy rozwiernym? Styk jest przełączny (1C/O), co oznacza, że posiada zarówno zestyk normalnie otwarty (NO) jak i normalnie zamknięty (NC). W zależności od konfiguracji połączeń można go wykorzystać jako NO lub NC.
