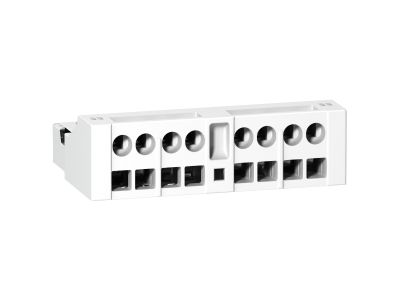

Styki pomocnicze do wyłącznika silnikowego GV2 i GV3 1NO 1NC, Tesys | GVAE113 Schneider Electric

Opis i Kluczowe Cechy

Styki pomocnicze GVAE113 marki Schneider Electric to wysokiej klasy komponenty dedykowane do rozbudowy funkcjonalności wyłączników silnikowych z serii TeSys GV2 oraz GV3. Jako element aparatury modułowej, styki te pozwalają na zdalne monitorowanie stanu pracy urządzenia głównego, co jest kluczowe w zaawansowanych systemach automatyki przemysłowej. Produkt charakteryzuje się konfiguracją styków 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), co umożliwia jednoczesne przesyłanie sygnału o załączeniu napędu oraz sygnalizację błędu lub stanu spoczynku.

• Kompatybilność: Pełna integracja z wyłącznikami silnikowymi serii TeSys GV2L, GV2LE, GV2ME, GV2P, GV2RT oraz GV3L i GV3P.
• Konfiguracja styków: Układ 1NO + 1NC zapewnia wszechstronność w projektowaniu obwodów sterowania i sygnalizacji.
• Kompaktowa budowa: Montaż czołowy pozwala na oszczędność miejsca na szynie DIN wewnątrz rozdzielnicy.
• Trwałość: Wysoka wytrzymałość mechaniczna gwarantuje niezawodne działanie nawet w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania oraz pełną kompatybilność elektromagnetyczną. Styki pomocnicze GVAE113 spełniają wymagania normy IEC/EN 60947-5-1, dotyczącej aparatury sterowniczej i rozdzielczej niskiego napięcia. Posiadają one również certyfikację UL oraz CSA, co potwierdza ich najwyższą jakość i dopuszczenie do użytku na rynkach globalnych. Stopień ochrony obudowy oraz zacisków został zoptymalizowany pod kątem bezpiecznej eksploatacji w szafach sterowniczych.

Zastosowanie

Styki pomocnicze GVAE113 znajdują szerokie zastosowanie w systemach sterowania silnikami elektrycznymi, gdzie niezbędna jest precyzyjna informacja o statusie wyłącznika silnikowego. Są one wykorzystywane m.in. w:

• Układach sterowania PLC do monitorowania stanu pracy silników.
• Systemach sygnalizacji optycznej i akustycznej informujących o zadziałaniu zabezpieczeń termicznych.
• Blokadach elektrycznych zapobiegających niekontrolowanemu uruchomieniu maszyn.
• Rozdzielnicach przemysłowych wymagających rozbudowanej logiki sterowania przy zachowaniu minimalnej przestrzeni montażowej.

Wskazówki Montażowe

Montaż styków GVAE113 jest intuicyjny i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prefabrykacji rozdzielnicy. Styki montowane są czołowo (na przedniej płycie) wyłącznika silnikowego GV2 lub GV3 za pomocą mechanizmu zatrzaskowego. Przed przystąpieniem do montażu należy upewnić się, że urządzenie główne jest odłączone od zasilania. Przewody o odpowiednim przekroju należy wprowadzić do zacisków śrubowych i dokręcić z zalecanym momentem obrotowym, co zapobiega przegrzewaniu się styków i zapewnia stabilność połączenia elektrycznego w warunkach wibracji.

FAQ

1. Czy styki GVAE113 pasują do wszystkich wyłączników GV2?
Tak, styki te są kompatybilne z większością modeli z serii TeSys GV2, w tym najpopularniejszymi wersjami GV2ME oraz GV2P.

2. Jaka jest różnica między montażem czołowym a bocznym?
Model GVAE113 jest montowany czołowo, co oznacza, że nie zwiększa on szerokości aparatu na szynie DIN, co jest kluczowe w gęsto upakowanych rozdzielnicach.

3. Czy mogę użyć tych styków do sygnalizacji awarii?
Tak, wykorzystując styk NC (normalnie zamknięty), można skonfigurować układ tak, aby informował o wyłączeniu aparatu w wyniku zadziałania zabezpieczenia lub ręcznego rozłączenia.
