Styki pomocnicze do QSA (1NO+1NC) AUX1NO+1NC-BOX012 QSA | 6028293 Eaton

Alternatywny kod produktu: AUX1NO+1NC-BOX012

Opis i Kluczowe Cechy

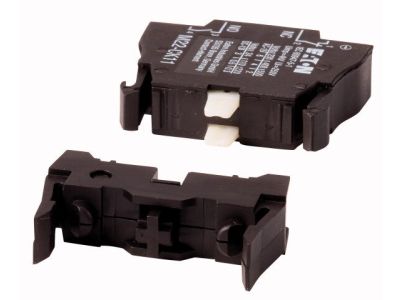

Styki pomocnicze AUX1NO+1NC-BOX012 QSA (symbol 6028293) to moduł rozszerzający dla aparatury serii DDC i QSA. Posiadają zestyki 1NO+1NC (1Z/1R) o mocy załączalnej 6 A przy 230 V AC, co zapewnia bezpieczne sygnalizowanie stanu lub sterowanie pomocnicze w obwodach kontrolnych. W komplecie adapter ułatwiający montaż na szynie TH35.

• 1NO + 1NC (1Z/1R): zestyk zwierny i rozwierny w jednym module – umożliwia jednoczesną sygnalizację załączenia i wyłączenia głównego łącznika, co ułatwia diagnostykę i sterowanie.
• Moc załączalna 6 A / 230 V AC: wystarczająca do sterowania cewkami styczników, przekaźników lub sygnalizacją LED – bezpieczna praca w obwodach pomocniczych bez ryzyka przeciążenia styków.
• Adapter w komplecie: szybki i pewny montaż na szynie DIN TH35 bez konieczności dokupowania dodatkowych akcesoriów – oszczędność czasu i miejsca w rozdzielnicy.
• Przeznaczony do serii DDC i QSA: idealne uzupełnienie wyłączników, odłączników i rozłączników tej rodziny – pozwala na rozbudowę funkcji sterujących i sygnalizacyjnych.

Zgodność z Normami

Produkt zgodny z wymaganiami norm europejskich i posiada certyfikat CE. Przeznaczony do montażu w instalacjach elektrycznych wykonanych zgodnie z aktualnymi przepisami i normami.

Zastosowanie

Styki pomocnicze stosuje się do sygnalizacji stanu łączeniowego głównych łączników (np. wyłączników QSA) oraz do przekazywania sygnałów do układów sterowania.

• Sygnalizacja położenia wyłącznika lub odłącznika w rozdzielnicy – informacja dla operatora o stanie załączenia/wyłączenia.
• Przekazywanie impulsów do sterowników PLC lub przekaźników – integracja z automatyką budynkową.
• Sterowanie pomocnicze w szafach sterowniczych – załączanie cewek styczników, sygnalizatory LED, blokady krzyżowe.
• Rozszerzenie funkcji w układach zasilania rezerwowego – sygnalizacja przełączenia źródła.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Styki montuje się na szynie DIN TH35 (35 mm) przy użyciu załączonego adaptera. Moment dokręcania śrub zacisków oraz przekrój podłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-IEC 60364).

FAQ

• Czy styki są podświetlane? Nie, to bezpotencjałowe styki pomocnicze – nie posiadają wbudowanego podświetlenia. Do sygnalizacji optycznej należy zastosować zewnętrzne lampki kontrolne dopasowane do parametrów obwodu.
• Jaki stopień ochrony (IP) mają styki? Producent nie podaje konkretnego stopnia IP w karcie katalogowej. W standardowych warunkach montażu wewnątrz rozdzielnicy przyjmuje się ochronę IP20, jednak szczegółowe informacje należy sprawdzić w dokumentacji technicznej konkretnej rozdzielnicy.
• Jakie napięcie sterowania mogą przenosić styki? Podana moc załączalna 6 A / 230 V AC dotyczy obwodów prądu przemiennego. Styki mogą być używane w obwodach kontrolnych o napięciu do 230 V AC przy odpowiednim doborze obciążenia. Dla obwodów prądu stałego należy skonsultować się z producentem.
