Styki pomocnicze czołowe do B6/B7/BC6/BC7, 1NO+1NC, CAF6-11N, zaciski śrubowe | GJL1201330R0004 ABB

Alternatywny kod produktu: GJL1201330R0004

Opis i Kluczowe Cechy

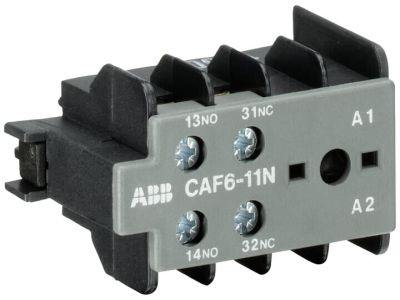

Styki pomocnicze czołowe CAF6-11N (symbol GJL1201330R0004) to elementy przeznaczone do montażu czołowego na stycznikach serii B6/B7/BC6/BC7. Wyposażone w dwa styki pomocnicze (1NO+1NC) z zaciskami śrubowymi, umożliwiają rozbudowę funkcjonalności aparatury łączeniowej o dodatkowe obwody sygnalizacyjne lub sterujące.

• Dwa styki pomocnicze (1NO+1NC): Pozwalają na monitorowanie stanu stycznika (załączony/rozwarty) oraz sterowanie dodatkowymi obwodami sygnalizacji świetlnej lub dźwiękowej.
• Montaż czołowy: Bezpośrednie mocowanie na górze stycznika – kompaktowa budowa oszczędza przestrzeń w szafach rozdzielczych.
• Zaciski śrubowe: Trwały i niezawodny sposób połączenia przewodów – ułatwia montaż i późniejsze serwisowanie.
• Zastosowanie z stycznikami B6/B7/BC6/BC7: Kompatybilny z szeroką gamą styczników tej serii, co ułatwia dobór i modernizację istniejących instalacji.
• Trwała konstrukcja: Wytrzymałe styki i solidne zaciski zapewniają długą żywotność nawet w trudnych warunkach eksploatacyjnych.

Zgodność z Normami

Styki pomocnicze CAF6-11N spełniają wymagania norm europejskich dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami UE w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Styki pomocnicze CAF6-11N znajdują zastosowanie w instalacjach elektrycznych wymagających dodatkowego monitorowania stanu styczników lub rozbudowy funkcjonalności układów sterowania.

• Dodatkowa sygnalizacja stanu stycznika (załączony/rozwarty) w rozdzielnicach przemysłowych.
• Sterowanie obwodami pomocniczymi, np. lampami kontrolnymi lub przekaźnikami sygnalizacyjnymi.
• Rozbudowa istniejących układów sterowania o dodatkowe styki pomocnicze – idealne przy modernizacji instalacji.
• Zastosowanie w maszynach i urządzeniach przemysłowych wymagających precyzyjnego monitorowania stanów pracy.

Wskazówki Montażowe

Montaż styków pomocniczych powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Styki mocuje się czołowo na górze stycznika (B6/B7/BC6/BC7) za pomocą dedykowanych zatrzasków. Należy upewnić się, że styki są prawidłowo osadzone i zablokowane. Połączenia przewodów wykonać zgodnie z dokumentacją stycznika, stosując odpowiednie momenty dokręcania zacisków (szczegóły w dokumentacji technicznej). Po montażu należy przeprowadzić test funkcjonalny układu.

FAQ

• Czy styki CAF6-11N są kompatybilne z innymi stycznikami? Tak, zostały zaprojektowane do współpracy ze stycznikami serii B6/B7/BC6/BC7. Przed montażem zaleca się weryfikację zgodności z konkretnym modelem stycznika.
• Jaki jest maksymalny prąd obciążenia styków pomocniczych? Parametr nie został określony w dostępnych danych. Sprawdź kartę katalogową lub dokumentację techniczną stycznika, do którego mają być podłączone styki.
• Czy styki pomocnicze można stosować w środowiskach agresywnych chemicznie? Styki nie są specjalnie zabezpieczone przed środowiskami agresywnymi. W takich warunkach zaleca się stosowanie dodatkowych osłon lub obudów ochronnych.
