Styki pomocnicze czołowe do B6/B7/BC6/BC7, 1NO+1NC, CAF6-11E, zaciski śrubowe | GJL1201330R0002 ABB

Alternatywny kod produktu: GJL1201330R0002

Opis i Kluczowe Cechy

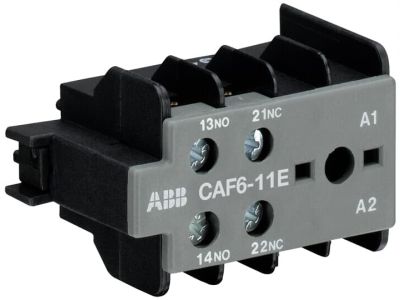

Styki pomocnicze CAF6-11E (symbol GJL1201330R0002) to modułowe rozwiązanie przeznaczone do montażu czołowego w aparaturze modułowej serii B6/B7/BC6/BC7. Wyposażone w jeden zestyk normalnie otwarty (1NO) i jeden normalnie zamknięty (1NC) z zaciskami śrubowymi, zapewniają elastyczność w sterowaniu obwodami pomocniczymi i sygnalizacji stanu pracy aparatów głównych.

• Konfiguracja 1NO+1NC: Umożliwia realizację funkcji sygnalizacji i blokowania w układach sterowania, zwiększając funkcjonalność rozdzielnic i szaf sterowniczych.
• Zaciski śrubowe: Ułatwiają podłączanie przewodów o przekroju do 2,5 mm², zapewniając pewny kontakt i stabilność połączenia elektrycznego.
• Montaż czołowy w aparaturze modułowej: Kompatybilność z seriami B6/B7/BC6/BC7 – bezpośredni montaż w szynach TH35 zgodnie z normami DIN.
• Trwała konstrukcja: Wykonane z materiałów odpornych na działanie łuku elektrycznego i warunków środowiskowych, gwarantujących długą żywotność w instalacjach elektrycznych.
• Zgodność z normami modułowymi: Możliwość łączenia z innymi elementami modułowymi w szafach sterowniczych, ułatwiająca projektowanie i rozbudowę systemów.

Zgodność z Normami

Styki pomocnicze CAF6-11E spełniają wymagania normy DIN EN 60947-5-1 dotyczącej aparatury łączeniowej niskonapięciowej. Produkt posiada deklarację zgodności CE i jest zgodny z obowiązującymi standardami dla urządzeń elektrycznych w zakresie bezpieczeństwa i niezawodności.

Zastosowanie

Styki pomocnicze CAF6-11E znajdują zastosowanie w układach sterowania, sygnalizacji i blokowania w rozdzielnicach elektrycznych, szafach sterowniczych oraz aparaturze modułowej.

• Sterowanie i sygnalizacja stanu pracy styczników i przekaźników w instalacjach przemysłowych.
• Realizacja funkcji blokowania w układach zabezpieczeń i awaryjnego wyłączania.
• Rozbudowa systemów sterowania w rozdzielnicach niskonapięciowych.
• Zastosowanie w układach automatyki budynkowej i przemysłowej jako elementy pomocnicze w pętlach sygnalizacyjnych.

Wskazówki Montażowe

Montaż styczników pomocniczych powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu zasilania w obwodzie. Styki montować czołowo w szynie TH35 zgodnie z instrukcją producenta aparatury głównej. Przed podłączeniem przewodów należy upewnić się, że zaciski są dokręcone z odpowiednim momentem (zalecany moment 0,8 Nm). Sprawdzić poprawność sygnalizacji stanu styków po montażu. Unikać nadmiernego dokręcania, aby nie uszkodzić mechanizmu styków.

FAQ

• Czy styki CAF6-11E są kompatybilne z innymi seriami aparatury modułowej? Tak, styki CAF6-11E zostały zaprojektowane do stosowania z seriami B6, B7, BC6 i BC7, co gwarantuje pełną kompatybilność mechaniczną i elektryczną.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do zacisków śrubowych? Zaciski śrubowe w stycznikach CAF6-11E umożliwiają podłączenie przewodów o maksymalnym przekroju 2,5 mm².
• Czy styki pomocnicze wymagają dodatkowego zabezpieczenia? Styki pomocnicze nie wymagają dodatkowego zabezpieczenia w normalnych warunkach pracy, jednak zaleca się stosowanie odpowiednich środków ochrony przeciwporażeniowej w całym obwodzie.
