Styki pomocnicze czołowe do AF09…AF96, 1NC, CA4-01, zaciski śrubowe | 1SBN010110R1001 ABB

Opis i Kluczowe Cechy

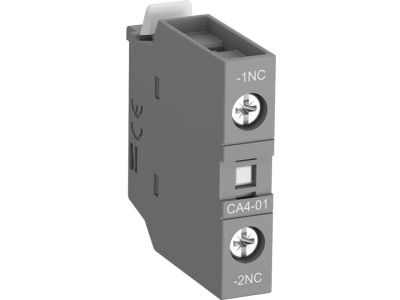

Blok styków pomocniczych ABB o oznaczeniu CA4-01 (kod produktu 1SBN010110R1001) to wysokiej klasy komponent elektroinstalacyjny zaprojektowany do rozbudowy funkcjonalności styczników serii AF oraz przekaźników stycznikowych NF. Jest to moduł 1-biegunowy, wyposażony w jeden styk pomocniczy rozwierny (NC - Normally Closed), który działa w trybie chwilowym. Dzięki zastosowaniu zaawansowanej technologii zacisków śrubowych, instalatorzy otrzymują gwarancję trwałego i pewnego połączenia elektrycznego, co jest kluczowe w systemach automatyki przemysłowej narażonych na drgania.

• Konfiguracja styków: 1NC (jeden styk normalnie zamknięty) umożliwiający realizację funkcji sygnalizacyjnych lub blokad elektrycznych.
• Kompatybilność: Szeroki zakres współpracy ze stycznikami od modelu AF09 aż do AF96 oraz przekaźnikami NF(C)(Z)(B).
• Montaż czołowy: System zatrzaskowy pozwala na błyskawiczną instalację na przedniej części aparatu głównego bez użycia specjalistycznych narzędzi.
• Trwałość: Konstrukcja zoptymalizowana pod kątem standardowych środowisk przemysłowych, zapewniająca długą żywotność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego bezpieczne stosowanie w projektach na całym świecie. Spełnia wymagania normy IEC/EN 60947-5-1, co potwierdza jego zdolność do pracy w obwodach sterowniczych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o braku substancji szkodliwych i dbałości o standardy ekologiczne w procesie produkcji.

Zastosowanie

Styk pomocniczy CA4-01 znajduje szerokie zastosowanie w układach sterowania silnikami oraz systemach dystrybucji energii. Jest idealnym rozwiązaniem do:

• Realizacji elektrycznych blokad wzajemnych w układach nawrotnych (lewo-prawo).
• Sygnalizacji stanu pracy stycznika do sterowników PLC lub systemów wizualizacji SCADA.
• Budowy układów bezpieczeństwa wymagających potwierdzenia rozłączenia obwodu głównego.
• Zastosowań w szafach sterowniczych maszyn przemysłowych, gdzie przestrzeń jest ograniczona, a wymagana jest wysoka gęstość upakowania aparatury.

Wskazówki Montażowe

Montaż bloku CA4-01 jest intuicyjny, jednak wymaga zachowania standardów dobrej praktyki inżynierskiej. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego i sterowniczego jest odłączone. Blok należy nasunąć na prowadnice znajdujące się na czole stycznika AF, aż do momentu wyraźnego kliknięcia mechanizmu zatrzaskowego. Podczas podłączania przewodów do zacisków śrubowych, zaleca się stosowanie odpowiedniego momentu dokręcania, aby zapobiec przegrzewaniu się styków. Zaciski są przystosowane do przewodów sztywnych oraz giętkich z tulejkami izolowanymi.

FAQ

1. Czy styk CA4-01 można zamontować na boku stycznika?
Nie, model CA4-01 jest dedykowany wyłącznie do montażu czołowego (frontowego). Do montażu bocznego należy wybrać odpowiednie akcesoria z serii CAL.

2. Czy ten styk pasuje do starszych styczników serii A?
Bloki serii CA4 są zoptymalizowane pod kątem nowszej serii AF (AF09...AF96). W przypadku starszych serii należy zweryfikować kompatybilność w dokumentacji technicznej producenta.

3. Ile styków pomocniczych mogę zamontować na jednym styczniku AF09?
Na czole stycznika AF09 można zamontować jeden blok 4-stykowy lub do czterech bloków 1-stykowych, takich jak CA4-01, zależnie od konfiguracji i potrzeb projektu.
